D64.30-1161-09
1 Vyznačit dělicí řez u příčníku (1) a oddělit (oblast A).
Neprovádět příliš hluboký dělicí řez. V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.
Rozměr:
a = 100 mm.
2 Odkrýt a ofrézovat bodové svary u uzavíracího dílu (1)
(oblast B).
3 Sejmout díl (1.1).

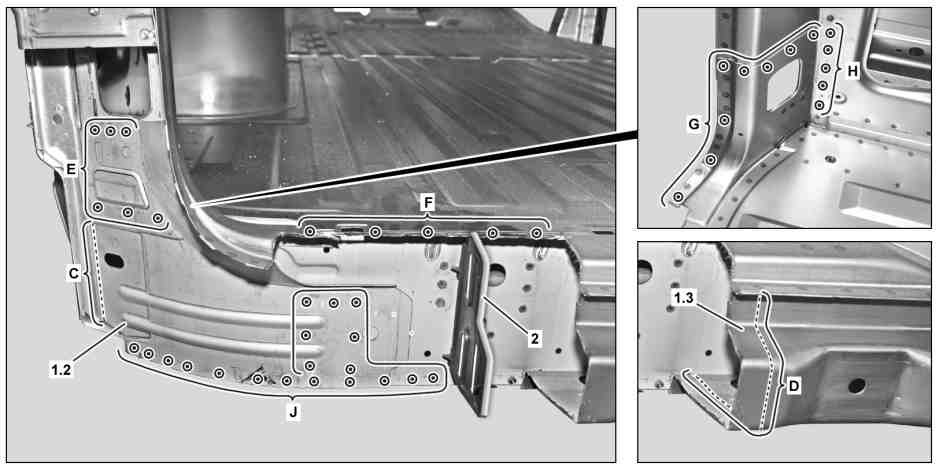

D64.30-1162-09
4 Sejmout pěnový díl (2).
5 Vyznačit dělicí řez u uzavíracího dílu (1.2) a oddělit (oblast C).
Neprovádět příliš hluboký dělicí řez. V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.
6 Vyznačit dělicí řez u příčníku a oddělit (oblast D).
Neprovádět příliš hluboký dělicí řez. V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.
7 Odkrýt a ofrézovat bodové svary u uzavíracího dílu (1.2)
(oblasti E, F, G, H a J).
Ofrézovat skrze dvě tloušťky plechu (oblasti F a H).
8 Sejmout díl (1.3) a uzavírací díl (1.2).

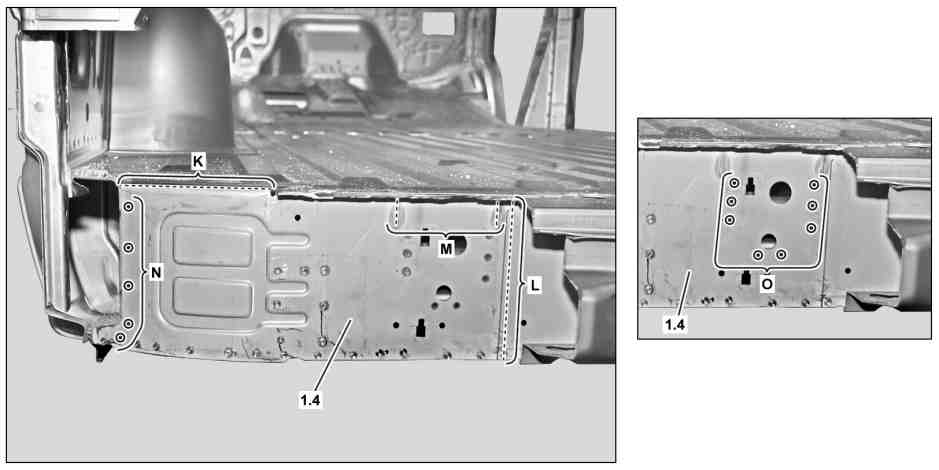

D64.30-1163-09
9 Vyznačit dělicí řezy u uzavíracího dílu (1.4) a oddělit (oblasti K a L).
Neprovádět příliš hluboký dělicí řez. V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.
10 Zbrousit svarové spoje u uzavíracího dílu (1.4) (oblast M).
11 Odkrýt a ofrézovat bodové svary u uzavíracího dílu (1.4)
(oblasti N a O).
12 Sejmout uzavírací díl (1.4).
D64.30-1164-11
13 Odkrýt a ofrézovat svarové spoje u dílu (1.5) (oblast P).
14 Sejmout díl (1.5).
D64.30-1165-09
15 Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech.
Oboustranně hladce zbrousit bodové příruby.
16 Odstranit piliny z vrtání a broušení.
17 Natřít vnitřní stranu bodových přírub nátěrovou barvou s vysokým obsahem zinku.
