Demontáž, montáž zadního příčníku

AR64.20-W-1100NA

Demontáž, montáž zadního příčníku

24.09.2019

Typ

967

kromě kódu F1Y (Prodloužená kabina řidiče S, ClassicSpace, 2,30 m, tunel)

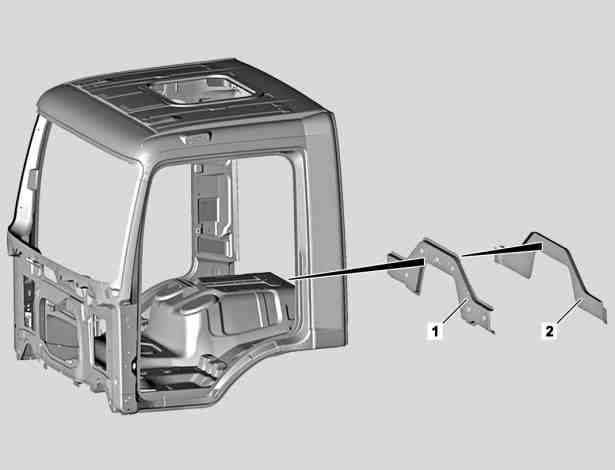

1

Vnitřní díl zadního příčníku

2

Vnější díl zadního příčníku

 Nebezpečí

Nebezpečí exploze vznícením lakových výparů. Nebezpečí otravy při vdechnutí lakových výparů

Nekouřit! Žádný otevřený oheň! Používat ochranu dýchacích orgánů, ochranný oděv, rukavice, ochranné brýle a krém na ruce. Zajistit kvalitní větrání a odvětrání.

AS98.00-Z-0002-01A

 Nebezpečí

Nebezpečí exploze a otravy vlivem výparů rozpouštědel a plynů. Nebezpečí poranění očí a kůže při práci s antikorozními prostředky

Nestříkat protikorozní ochranu do ohně nebo na rozžhavená tělesa a odstranit z dosahu zdrojů vznícení. Zpracovávat v dobře větraných prostorách, používat dýchací ochranu.

AS97.00-Z-0001-01A

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

 Nebezpečí

Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování. Nebezpečí otravy při vdechnutí výparů ze svařování

Použít izolační podložky. Nosit ochranný oděv, ochranné brýle a ochrannou masku. Odstranit snadno vznětlivé látky z nebezpečné oblasti. Použít odsávací zařízení.

AS00.00-Z-0007-01A

Upozornění na věcné škody

Upozornění k opravárenskému lakování

AH98.00-P-9408-02A

Upozornění na věcné škody

Upozornění ke konzervaci dutin

AH97.20-P-0001-01B

Upozornění na věcné škody

Všeobecné pokyny k opravě karoserie

AH60.00-N-0001-01A

Upozornění na věcné škody

Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování

AH00.00-N-0005-01A

Všeobecné pokyny ke svařování

AH60.00-N-0005-01A



Demontovat

1

Demontovat montované díly v oblasti místa opravy.

2

Zakrýt montované díly, které zůstávají ve vozidle, ochrannými svařovacími plachtami.

 Běžný nástroj:
- Ochranná svařovací plachta

3

Vybavit rovnací stolici modulovými nosníky a rovnací sadou.

 Sledovat konstrukční plány, které jsou připojeny k rovnací sadě pro ATEGO CC 7970.

4

Usadit kabinu řidiče na rovnací stolici a upevnit u rovnací sady.

5

Demontovat vnější plech zadní stěny.

AR64.10-W-1100NA

6

Demontovat zadní příčník.

AR64.20-W-1100-01NA

 Běžné nástroje:
- Kulatý drátěný kartáč
- Fréza na bodové svary
- Karosářská děrovka
- Mokrý/suchý vysavač

7

Připravit zadní příčník k montáži.

AR64.20-W-1100-02NA

 Běžné nástroje:
- Kulatý drátěný kartáč
- Kleština (standardní)
- Multifunkční zařízení (bodové svařování)
- Mokrý/suchý vysavač

Nátěrová barva s vysokým obsahem zinku na bodové svařování

*BR00.45-Z-1001-07A

8

Příprava připojovacích míst zadního příčníku.

AR64.20-W-1100-03NA

 Běžný nástroj:
- Kulatý drátěný kartáč
- Mokrý/suchý vysavač

Nátěrová barva s vysokým obsahem zinku na bodové svařování

*BR00.45-Z-1001-07A



Montáž

9

Přivařit zadní příčník.

AR64.20-W-1100-04NA

 Běžné nástroje:
- Kulatý drátěný kartáč
- Kleština (standardní)
- Multifunkční zařízení (bodové svařování)
- Svářečka MIG-MAG pro svařování v ochranné atmosféře (ocel, pájka, hliník)
- Mokrý/suchý vysavač

10

Montáž vnějšího plechu zadní stěny.

AR64.10-W-1100NA

11

Namontovat montované díly v oblasti místa opravy.

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1001-07A

Nátěrová barva s vysokým obsahem zinku na bodové svařování

A 000 986 34 42
