ar6420d112102ts

Příprava vnitřního dílu středního dílu zádě k montáži

Typ ar · téma 64.20 · verze 0100 · 2018-10-02

Platí pro: Typ 907.6/7, 910.6

Zařazení

Funkční skupina 3 Nástavba › 64 Zadní stěna a záď › 64.20 Záď — Řada 907 (modely 6**, 7**) · Řada 910 (modely 6**)

EinPAS 35 Karoserie/rám/montované díly › 35.31 Zadní stěna/záď vozidla › 35.31.30 Zadní stěna/záď vozidla — Řada 907 (modely 6**, 7**) · Řada 910 (modely 6**)

AR64.20-D-1121-02TS

Příprava vnitřního dílu středního dílu zádě k montáži

Typ

907.6/7, 910.6

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1056-07A

1K barva s vysokým obsahem zinku

A 000 986 28 00

Zjistit další informace z nadřazeného dokumentu zákaznického servisu.

Dodržovat bezpečnostní pokyny z nadřazeného dokumentu zákaznického servisu.

Příprava vnitřního dílu středního dílu zádě k montáži

1

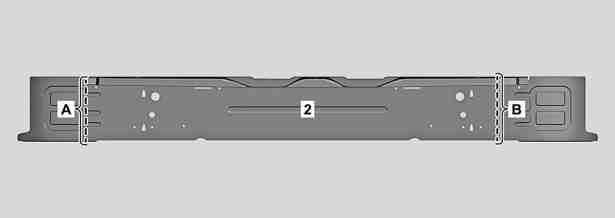

Vyznačit rozpojovací místa u nové části vnitřního dílu středního dílu zádě (2) (oblast A a B).


Převzít rozpojovací místa z vozidla.



2

Oddělit rozpojovací místa u nové části vnitřního dílu středního dílu zádě (2) (oblast A a B).


Běžně dostupné přístroje/nářadí
Karosářská děrovka



3

Zlikvidovat zbývající díly nové části vnitřního dílu středního dílu zádě (2).


D64.20-A004-04

Příprava vnitřního dílu středního dílu zádě k montáži

4

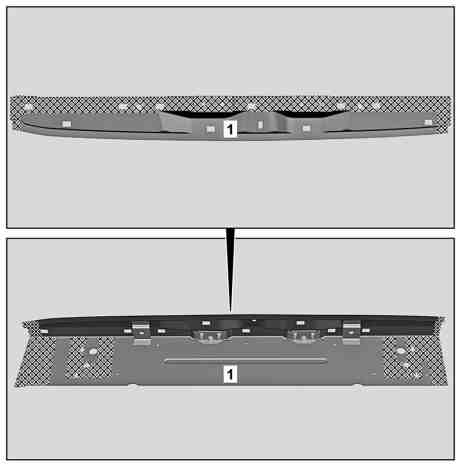

Připojovací plochy ve čtverečkovaných oblastech u vnitřního dílu středního dílu zádě (1) hladce zbrousit.


Oboustranně hladce zbrousit bodové příruby.


Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč



5

Odstranit piliny z broušení.


Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač



6

Nanést zinkovou barvu na vnitřní strany bodových přírub.


D64.20-A005-12
