Namontovat a přivařit crashbox

Typ ar · téma 64.20 · verze 0100 · 2018-09-26

Platí pro: Typ 907.6/7 s kódem Z1M (Registrace M1)'

Zařazení

Funkční skupina 3 Nástavba › 64 Zadní stěna a záď › 64.20 Záď — Řada 907 (modely 6**, 7**)

EinPAS 35 Karoserie/rám/montované díly › 35.31 Zadní stěna/záď vozidla › 35.31.30 Zadní stěna/záď vozidla — Řada 907 (modely 6**, 7**)

AR64.20-D-1002-03TS

Namontovat a přivařit crashbox

Nebezpečí

Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování. Nebezpečí otravy při vdechnutí výparů ze svařování

Použít izolační podložky. Nosit ochranný oděv, ochranné brýle a ochrannou masku. Odstranit snadno vznětlivé látky z nebezpečné oblasti. Použít odsávací zařízení.

AS00.00-Z-0007-01A

Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Upozornění na věcné škody

Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování

AH00.00-N-0005-01A

000 588 02 84 00 Svařovací přístroj

WS60.00-P-0022K

Typ

907.6/7

s kódem Z1M (Registrace M1)

Následující pracovní kroky jsou znázorněny u typu 907.733 na levé straně vozidla, přičemž je nutné jejich analogické provedení při poškození na pravé straně vozidla.

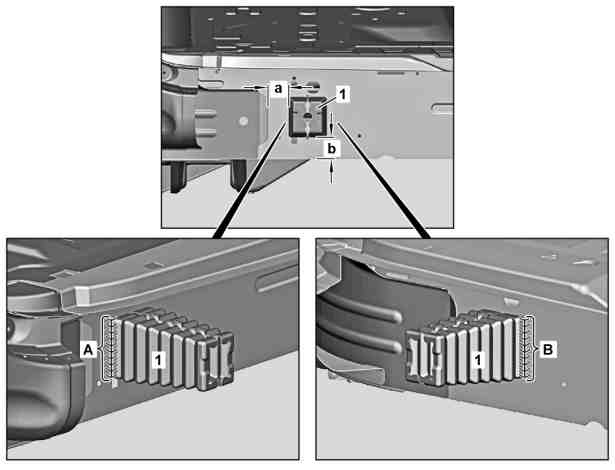

Namontovat a přivařit crashbox

1

Namontovat, nalícovat a zafixovat nárazový box (1).


Dodržovat rozměry (a, b).



2

Nárazový box (1) (oblasti A a B).



3

Očistit svarové spoje.


a

Rozměr (40 mm)

b

Rozměr (40 mm)

D64.20-0094-06
