Oddělit crashbox

Typ ar · téma 64.20 · verze 0100 · 2018-08-23

Platí pro: Typ 907.6/7 s kódem Z1M (Registrace M1)'

Zařazení

Funkční skupina 3 Nástavba › 64 Zadní stěna a záď › 64.20 Záď — Řada 907 (modely 6**, 7**)

EinPAS 35 Karoserie/rám/montované díly › 35.31 Zadní stěna/záď vozidla › 35.31.30 Zadní stěna/záď vozidla — Řada 907 (modely 6**, 7**)

AR64.20-D-1002-01TS

Oddělit crashbox

Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Typ

907.6/7

s kódem Z1M (Registrace M1)

Následující pracovní kroky jsou znázorněny u typu 907.733 na levé straně vozidla, přičemž je nutné jejich analogické provedení při poškození na pravé straně vozidla.

Oddělit crashbox

1

Oddělit svarové spoje u nárazového boxu (1) (oblasti A a B).



2

Sejmout poškozený nárazový box (1).

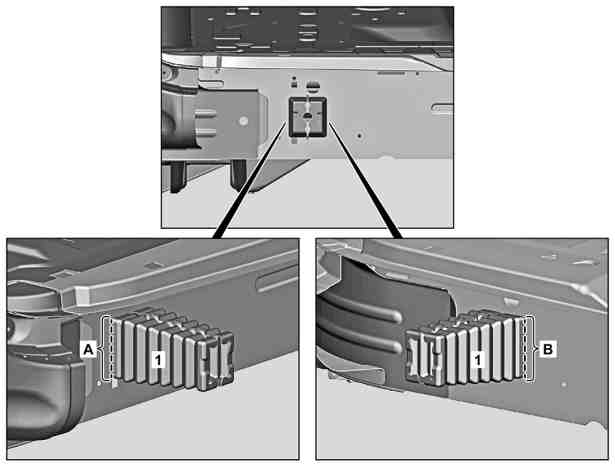

D64.20-0095-06

Oddělit crashbox

3

Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech.



4

Odstranit piliny z broušení.


D64.20-0093-01
