Montáž a přivaření vnějšího dílu středního dílu zádě

Typ ar · téma 64.20 · verze 0100 · 2018-08-22

Platí pro: Typ 907.6/7, 910.6

Zařazení

Funkční skupina 3 Nástavba › 64 Zadní stěna a záď › 64.20 Záď — Řada 907 (modely 6**, 7**) · Řada 910 (modely 6**)

EinPAS 35 Karoserie/rám/montované díly › 35.31 Zadní stěna/záď vozidla › 35.31.30 Zadní stěna/záď vozidla — Řada 907 (modely 6**, 7**) · Řada 910 (modely 6**)

AR64.20-D-1000-10TS

Montáž a přivaření vnějšího dílu středního dílu zádě

Nebezpečí

Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování. Nebezpečí otravy při vdechnutí výparů ze svařování

Použít izolační podložky. Nosit ochranný oděv, ochranné brýle a ochrannou masku. Odstranit snadno vznětlivé látky z nebezpečné oblasti. Použít odsávací zařízení.

AS00.00-Z-0007-01A

Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Upozornění na věcné škody

Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování

AH00.00-N-0005-01A

000 588 01 84 00 Svařovací přístroj

WS60.00-P-0021K

000 588 02 84 00 Svařovací přístroj

WS60.00-P-0022K

Typ

907.6/7, 910.6

Následující pracovní kroky jsou znázorněny u typu 907.733 s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení).

Montáž a přivaření vnějšího dílu středního dílu zádě

D64.20-0086-08

1

Vnější střední díl zádě (1) namontovat, nalícovat a zafixovat.

2

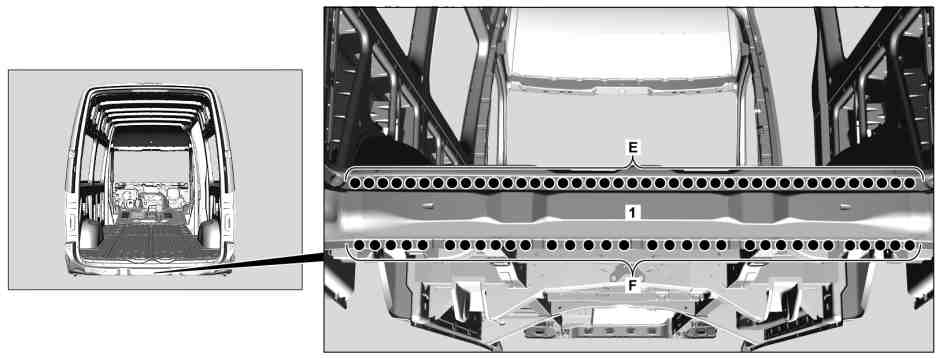

Vnější díl středního dílu zádě (1) (oblast E a F).

Montáž a přivaření vnějšího dílu středního dílu zádě

3

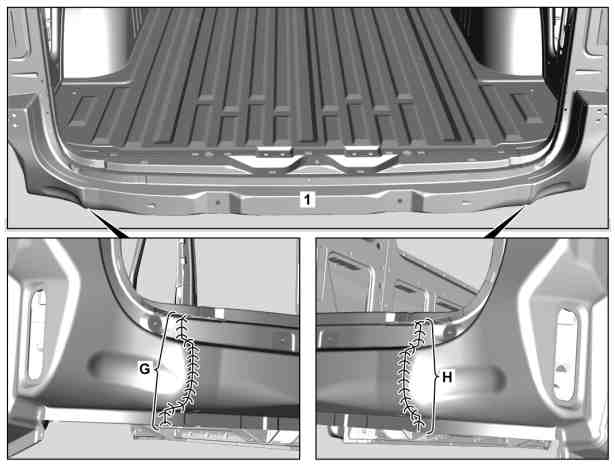

Vnější díl středního dílu zádě (1) (oblast G a H).



4

Očistit svarové spoje.



5

Odstranit piliny z broušení.


D64.20-0085-06
