AR64.10-D-5746HA | Demontáž, montáž zadní stěny | 27.7.10 |
TYP 906.1 /2

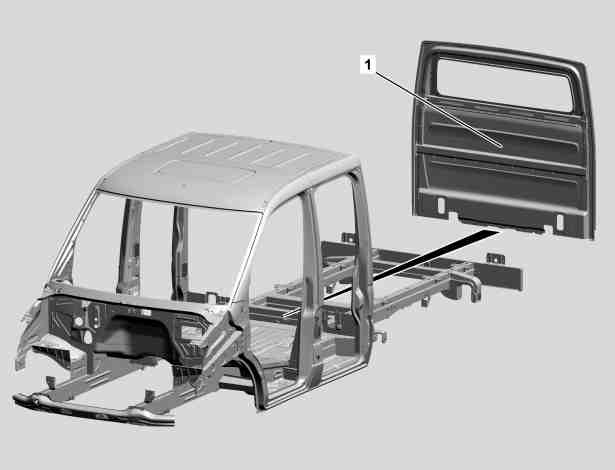

Zadní stěna kompletně se zadním oknem
D64.10-1244-06
Znázorněno u typu 906.2
1 Zadní stěny
| Demontáž | ||
Nebezpečí! | Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu lehce zápalných látek. Nebezpečí poranění odstřikem při svařování a při UV záření. Nebezpečí otravy při vdechnutí výparů ze svařování | Použít izolační podložky. Nosit ochranný oděv, ochranné brýle a ochrannou masku. Odstranit snadno vznětlivé látky z oblasti nebezpečí. Použít odsávací zařízení. | |
Nebezpečí! | Nebezpečí poranění řeznými ranami, příp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. Odhrotovat opravárenské plechy. | |
Nebezpečí! | Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku | Vyrovnat vozidlo mezi sloupy dílenského zvedáku a čtyři zvedací talíře umístit na zvedací body předepsané výrobcem vozu. | |
| Opatření k zamezení poškozením u vozidel nebo součástí při elektrickém svařování | ||
| Všeobecné pokyny k opravě karoserie | ||
1 | Připravit nářadí | Všechna pro opravu potřebná dílenská vybavení a běžně dostupné nářadí. | |
2 | Demontovat montované díly karoserie v oblasti opravovaného místa | ||
3 | Zakrýt montované díly karoserie | Všechny montované díly karoserie, které zůstanou ve vozidle, zakrýt žáruvzdornou ochrannou svařovací plachtou Svařovací ochranné kryty gotis://A_60-65_23.0 | |
4 | Oddělit zadní stěnu (1) | ||
Kulatý drátěný kartáč gotis://A_58.3_06.0 | |||
Tvrdokovová kulová fréza gotis://A_58.3_07.0 | |||
Mokrý a suchý vysavač gotis://P_00.12_06.0 | |||
Fréza na bodové svary | |||
Nátěrová barva s vysokým obsahem zinku na bodové svařování | |||
| Montáž | ||
5 | Připravit zadní stěnu (1) k montáži | ||
|
Karosářská děrovka gotis://A_58.1_01.0 | |||
Kulatý drátěný kartáč gotis://A_58.3_06.0 | |||
Děrovací kleště, Ø 5 mm gotis://A_58.3_04.0 | |||
Děrovací kleště, Ø 6 mm gotis://A_58.3_04.0 | |||
Skřipcové kleště (standardní) gotis://A_58.3_04.2 | |||
Svářecí přístroj pro svařování v ochranné atmosféře gotis://A_60-65_17.0 | |||
Multifunkční přístroj (bodové svařování) gotis://A_60-65_15.0 | |||
Nátěrová barva s vysokým obsahem zinku na bodové svařování | |||
6 | Přivařit zadní stěnu (1) | ||
Skřipcové kleště (standardní) gotis://A_58.3_04.2 | |||
Svářecí přístroj pro svařování v ochranné atmosféře gotis://A_60-65_17.0 | |||
Multifunkční přístroj (bodové svařování) gotis://A_60-65_15.0 | |||
7 | Očistit svařované spoje | Kulatý drátěný kartáč gotis://A_58.3_06.0 | |
8 | Očistit opravované oblasti | Mokrý a suchý vysavač gotis://P_00.12_06.0 | |
Nebezpečí! | Nebezpečí výbuchu vznícením par z laku. Nebezpečí otravy při vdechnutí lakových výparů | Nekouřit! Žádný otevřený oheň! Používat ochranu dýchacích orgánů, ochranný oděv, rukavice, ochranné brýle a krém na ruce. Zajistit dobré větrání a odvětrání. | |
9 | Natřít opravované oblasti základní barvou pomocí základového plniče | ||
| Upozornění k opravárenskému lakování | ||
10 | Provést utěsnění švů po opravách | Doplnit sériová těsnění těsnicím prostředkem pro karoserie MB. | |
Těsnicí hmota | |||
Těsnění švu, vytlačovatelné 310 ml | |||
Nebezpečí! | Nebezpečí výbuchu vznícením par z laku. Nebezpečí otravy při vdechnutí lakových výparů | Nekouřit! Žádný otevřený oheň! Používat ochranu dýchacích orgánů, ochranný oděv, rukavice, ochranné brýle a krém na ruce. Zajistit dobré větrání a odvětrání. | |
11 | Nalakovat opravované oblasti a hraniční plochy | ||
| Upozornění k opravárenskému lakování | ||
12 | Doplnit konzervaci dutin | ||
| Upozornění ke konzervaci dutin | ||
Kombi-postřikovací pistole (protikorozní ochrana) gotis://A_91-97_01.0 | |||
Konzervační prostředek | |||
13 | Odstranit ochranné svařovací kryty | ||
14 | Namontovat všechny demontované montované díly karoserie |
Fréza na bodové svary
201 589 00 51 00
Opravárenské prostředky
Číslo | Označení | Objednací číslo |
BR00.45-Z-1003-01A | Těsnicí hmota, bílá, 310 ml, DBL 6069.20 | A 001 989 63 20 |
BR00.45-Z-1041-01A | Těsnění švu, vytlačovatelné 310 ml | A 002 989 84 20 |
BR00.45-Z-1003-05A | Konzervace dutin, bez rozpouštědel (1l balení) | A 000 986 72 70 05 |
BR00.45-Z-1001-07A | Barva s příměsí zinkového prachu na bodové svařování | A 000 986 34 42 |
Odkazované dokumenty
- ah0000n000501a Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování
- ah6000n000101a Všeobecné pokyny k opravě karoserie
- ah9720p000101b Upozornění ke konzervaci dutin
- ah9800p940802a Upozornění k opravárenskému lakování
- ar6410d574601ha Vyříznutí zadní stěny
- ar6410d574602ha Příprava zadní stěny k montáži
- ar6410d574603ha Montáž zadní stěny
- ar9710d4000h Těsnění švu po opravách
- ar9720d1500h Konzervace dutin po opravárenských pracích
- as0000z000701a Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování.
- as0000z001001a Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku
- as0000z001701a Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami
- as9800z000201a Nebezpečí exploze vznícením lakových výparů. Nebezpečí otravy při vdechnutí lakových výparů
