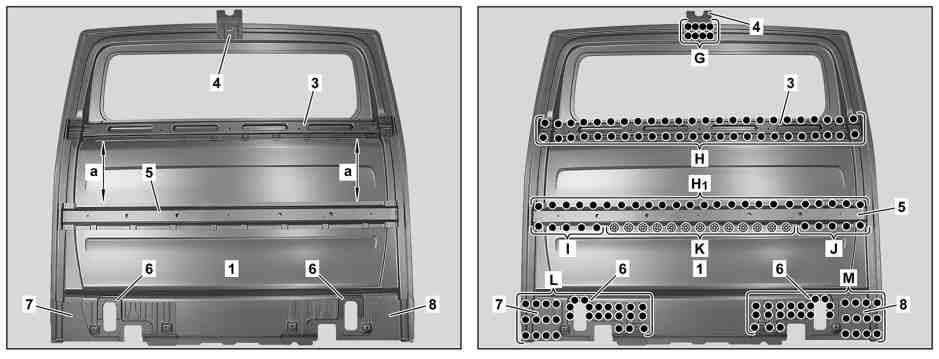

Příprava zadní stěny k montáži

AR64.10-D-5746-02TS

Příprava zadní stěny k montáži



000 588 01 84 00 Svařovací přístroj

WS60.00-P-0021K



000 588 02 84 00 Svařovací přístroj

WS60.00-P-0022K

Typ

907.1/2

s kódem F35 (Zadní stěna kabiny řidiče s oknem)

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1056-07A

1K barva s vysokým obsahem zinku

A 000 986 28 00

x

Rozměr (13 mm)

1

Rozpojovací místo podle znázornění vyznačit u zadní stěny (1) (oblast A).

 Rozpojovací místo vyznačit vedle hrany.
Dodržet rozměr (x).

2

Oddělit zadní stěnu (1) v rozpojovacím místě (oblast A).

 Běžně dostupné přístroje/nářadí
Karosářská děrovka

3

Sejmout zbytek okenního výřezu (2).

4

Připojovací plochy ve čtverečkovaných oblastech u zadní stěny (1) hladce zbrousit.

 Oboustranně hladce zbrousit bodové příruby.

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

5

Odstranit piliny z broušení.

 Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač

6

Nanést zinkovou barvu na vnitřní strany bodových přírub.

7

Vyrazit otvory u příčníku (3) (oblast B a C), příčníku (5) (oblast D, D1 a E) a držáku (4) (oblast F) o Ø  6  mm.

 Běžně dostupné přístroje/nářadí
Děrovací kleště

8

Připojovací plochy ve čtverečkovaných oblastech a kolem otvorů (oblast B, C, D, D1, E, F) hladce zbrousit.

 Oboustranně hladce zbrousit bodové příruby.

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

9

Odstranit piliny z broušení.

 Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač

10

Nanést zinkovou barvu na vnitřní strany bodových přírub.

11

Připojovací plochy ve čtverečkovaných oblastech u vyztužení (7, 8) hladce zbrousit.

 Oboustranně hladce zbrousit bodové příruby.

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

a

Rozměr (325 mm)

12

Vyztužení (6, 7, 8), příčníky (3, 5) a držák (4) u zadní stěny (1) namontovat, nalícovat a zafixovat.

 Dodržet rozměr (a).

 Běžně dostupné přístroje/nářadí
Kleština (standardní)

13

Vyztužení (6, 7, 8)   (oblast L a M).

14

Držák (4)   (oblast G).

15

Příčník (3)   (oblast H).

16

Příčník (5)   (oblast H1, I a J).

17

Příčník (5)   (oblast K).

18

Plošně zbrousit děrové svary v ochranné atmosféře (oblast K).

 Běžně dostupné přístroje/nářadí
Úhlová bruska

19

Odstranit piliny z broušení.

 Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač

20

Vyrazit otvory u zadní stěny (1) o Ø  6  mm (oblast T, V, W, Y a Z).

 Běžně dostupné přístroje/nářadí
Děrovací kleště

21

Oblast kolem otvorů (oblast T, V, W, Y a Z) u zadní stěny (1) hladce zbrousit.

 Oboustranně hladce zbrousit bodové příruby.

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

22

Odstranit piliny z broušení.

 Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač
