Následující pracovní kroky jsou znázorněny na levé součásti na levé straně vozidla a je nutné jejich analogické provedení při poškození na pravé straně.
1 | Prorazit otvory u části kompletního nástupu posuvných dveří (1) a části nástupu posuvných dveří (2) o Ø 7 mm (oblasti D, E, F, J a K). |
2 | Vyvrtat otvory u části kompletního nástupu posuvných dveří (1) a části nástupu posuvných dveří (2) o Ø 7 mm (oblasti A, B, C, G a H). |
D63.30-0098-06
3 | Hladce zbrousit připojovací plochy u části kompletního nástupu posuvných dveří (1) a části nástupu posuvných dveří (2) ve čtverečkovaných oblastech. |
Oboustranně hladce zbrousit bodové příruby. |
4 | Hladce zbrousit čtverečkované oblasti u části kompletního nástupu posuvných dveří (1) a části nástupu posuvných dveří (2) kolem otvorů. |
5 | Natřít vnitřní strany bodových přírub nátěrovou barvou s příměsí zinkového prachu. |
D63.30-0101-06
6 | Vyvrtat otvory u nosníku (3) o Ø 7 mm (oblast L). |
D63.30-0104-06

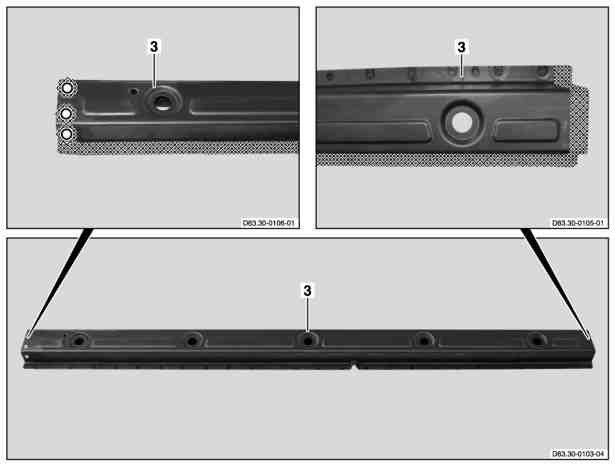

7 | Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech. |
Oboustranně hladce zbrousit bodové příruby. |
8 | Čtverečkované části na nosníku (3) kolem otvorů leskle zbrousit. |
9 | Natřít vnitřní strany bodových přírub nátěrovou barvou s příměsí zinkového prachu. |
D63.30-0107-06
10 | Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech. |
Oboustranně hladce zbrousit bodové příruby. |
11 | Natřít vnitřní strany bodových přírub nátěrovou barvou s příměsí zinkového prachu. |
D63.30-0108-04
