D63.20-1409-06

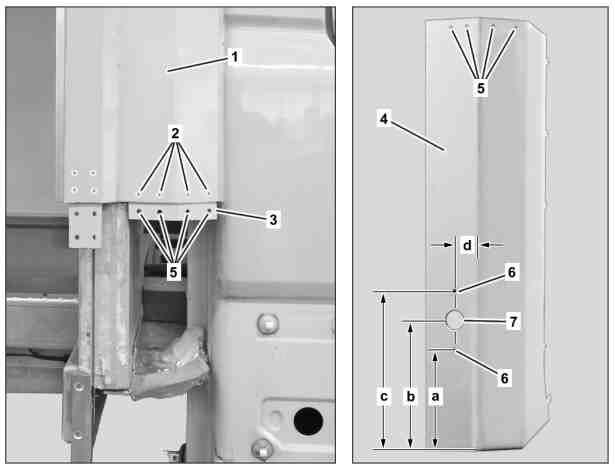

1 Odhrotovat spojovací plech (1).
2 Převzít rozměr na nový díl (4) z karoserie.
3 Přiříznout nový díl (4), nalícovat a odhrotovat.
4 Snýtovat plech (3) pomocí nýtů (2) se spojovacím plechem (1).
Plech (3) se vytvoří ze zbytku nového dílu (4) a je nutné jej vždy nahoře a dole přehnout minimálně o 20 mm.
5 Nasunout nový díl (4), vyrovnat a vyvrtat otvory pro nýty (5).
6 Sejmout nový díl (4).
7 Vyvrtat otvory (6) o průměru 4 mm a otvor (7) o průměru 28 mm podle znázornění.
Rozměry:
a = 130 mm
b = 170 mm
c = 205 mm
Rozměr "d" by měl být pokud možno převzatý ze starého dílu nebo by měl být cca 30 mm.
8 Očistit lepicí oblasti nového dílu (4) a plechu (3) a nanést základní nátěr.
