AR63.20-D-1122-03TS | Montáž vnějšího plechu A-sloupku s vyztužením A-sloupku | ||
Nebezpečí | Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování. Nebezpečí otravy při vdechnutí výparů ze svařování | Použít izolační podložky. Nosit ochranný oděv, ochranné brýle a ochrannou masku. Odstranit snadno vznětlivé látky z nebezpečné oblasti. Použít odsávací zařízení. | |
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
Upozornění na věcné škody | Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování | ||
| 000 588 01 84 00 Svařovací přístroj | ||
| 000 588 02 84 00 Svařovací přístroj |
Kontrolní a seřizovací hodnoty rozměrů spár |
Číslo | Název | Typ 907.1 | Typ 907.2 | |||
BE60.00-N-1004-01TS | Rozměry spár předních/zadních dveří | Přední dveře vůči A-sloupku | Rozměr „DA“ | mm | 3,0 (1,5) | 3,0 (1,5) |
Přední dveře vůči podélníku | Rozměr „DB“ | mm | 5,5 (1) | 5,5 (1) | ||
Přední dveře vůči B-sloupku | Rozměr „DC“ | mm | 5,5 (1) | 5,5 (1) | ||
Zadní dveře vůči B-sloupku | Rozměr „DD“ | mm | - | 5,5 (1) | ||
Zadní dveře vůči podélníku | Rozměr „DE“ | mm | - | 5,5 (1) | ||
Zadní dveře vůči C-sloupku | Rozměr „DF“ | mm | - | 5,5 (1) | ||
Viz obrázek | ||||||
Kontrolní a seřizovací hodnoty rozměrů spár |
Číslo | Název | Typ 907.6/7/8, 910 | |||
BE60.00-N-1004-01TS | Rozměry spár předních/zadních dveří | Přední dveře vůči A-sloupku | Rozměr „DA“ | mm | 5,0 (0,8) |
Přední dveře vůči podélníku | Rozměr „DB“ | mm | 5,5 (1) | ||
Přední dveře vůči B-sloupku | Rozměr „DC“ | mm | 5,5 (1) | ||
Zadní dveře vůči B-sloupku | Rozměr „DD“ | mm | - | ||
Zadní dveře vůči podélníku | Rozměr „DE“ | mm | - | ||
Zadní dveře vůči C-sloupku | Rozměr „DF“ | mm | - | ||
Viz obrázek | |||||
129 589 03 21 00
Spárová měrka
Následující pracovní kroky jsou znázorněny u typu 910.631 na levé straně vozidla, přičemž je nutné jejich analogické provedení při poškození na pravé straně vozidla.
1 | Vyztužení A-sloupku (3) namontovat, nalícovat a zafixovat pomocí šroubů (4) . |
Šrouby (4) zašroubovat a utahovat z interiéru vozidla. |
2 | Vyztužení A-sloupku (3) (oblast J a K). |
D63.20-1488-11
D63.20-1478-09
3 | Namontovat a nalícovat vnější plech A-sloupku (1), závěsy, přední dveře a těsnicí rám. |
4 | Zkontrolovat rozměry spár spárovou měrkou a seřídit. |
5 | Zafixovat vnější plech A-sloupku (1). |
6 | Demontovat přední dveře, závěsy a těsnicí rám. |

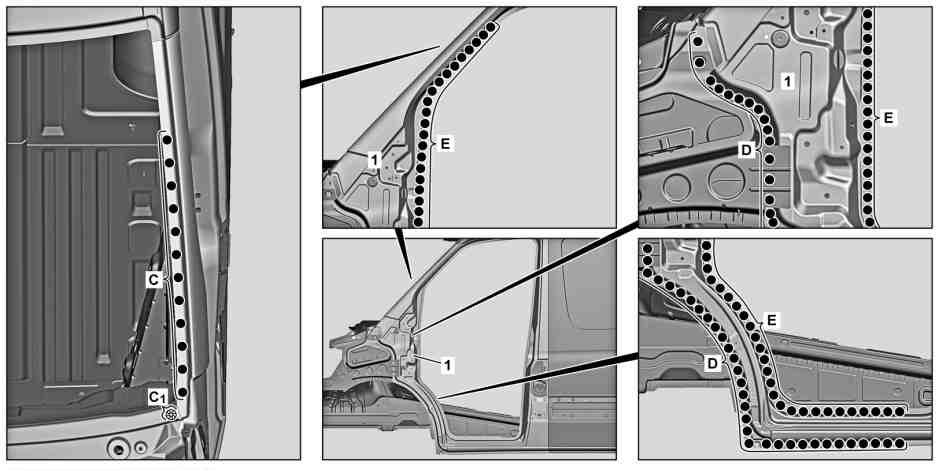

7 | Vnější plech A-sloupku (1) (oblast C, D a E). |
8 | Vnější plech A-sloupku (1) (oblast C1). |
9 | Plošně zbrousit děrové svary v ochranné atmosféře (oblast C1). |
10 | Nasadit plechové spony (oblasti F a I) u vnějšího plechu A-sloupku (1). |
11 | Vnější plech A-sloupku (1) (oblast F, G, H a H1 a I). |
12 | Očistit svarové spoje. |
D63.20-1479-11
13 | Vnější plech A-sloupku (1) (oblast A a B). |
14 | Plošně zbrousit svarové spoje v ochranné atmosféře (oblasti A a B). |
15 | Odstranit piliny z broušení. |
16 | Obnovit a začistit povrchové plochy (oblasti A a B). |
K obnovení povrchových ploch lze použít různé metody. |
D63.20-1480-06
Odkazované dokumenty
- ah0000n000501a Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování
- as0000z000701a Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování.
- as0000z001701a Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami
- ws6000p0021k
- ws6000p0022k
