Příprava vnějšího dílu B-sloupku

AR63.20-D-1121-02TSB	Příprava vnějšího dílu B-sloupku
	000 588 01 84 00 Svařovací přístroj		WS60.00-P-0021K

Typ	907.6/7, 910.6
	kromě kódu T16 (Posuvné dveře vpravo)
	Pravá strana vozidla
Typ	907.6/7, 910.6
	kromě kódu T19 (Posuvné dveře vlevo)
	Levá strana vozidla

Opravárenské prostředky

Číslo	Označení	Objednací číslo
BR00.45-Z-1056-07A	1K barva s vysokým obsahem zinku	A 000 986 28 00

 Zjistit další informace z nadřazeného dokumentu zákaznického servisu.

Dodržovat bezpečnostní pokyny v nadřazeném dokumentu zákaznického servisu.

 Následující pracovní kroky jsou znázorněny u typu 910.631 kromě kódu T19 (posuvné dveře vlevo) na levých součástech a musí být u vozidel kromě kódu T16(posuvné dveře vpravo) při poškození na pravé straně vozidla provedeny analogicky.

1	Vyznačit rozpojovací místa u nového dílu vnějšího dílu B-sloupku (2) (oblasti A a B).

 Převzít rozpojovací místa z vozidla.

2	Oddělit rozpojovací místa u nového dílu vnějšího dílu B-sloupku (2) (oblasti A a B).

 Běžně dostupné přístroje/nářadí
Karosářská děrovka

3	Vyhodit zbývající díl.

D63.20-1526-02

4	Vyrazit otvory u vnějšího dílu B-sloupku (1) (oblast C).

 Převzít rozměry otvorů z vozidla.

 Běžně dostupné přístroje/nářadí
Děrovací kleště 6 mm

5	Typ 910.6 Vyrazit otvory u vnějšího dílu B-sloupku (1) (oblast D).

 Převzít rozměry otvorů z vozidla.

 Běžně dostupné přístroje/nářadí
Děrovací kleště 6 mm

6	Připojovací plochy ve čtverečkovaných oblastech a kolem otvorů (oblast C) na vnějším dílu B-sloupku (1) a vyztužení (3, 4) hladce zbrousit.

 Oboustranně hladce zbrousit bodové příruby.

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

7	Typ 910.6 Čtverečkované oblasti kolem otvorů (oblast D) u vnějšího dílu B-sloupku (1) hladce zbrousit.

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

8	Odstranit piliny z broušení.

 Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač

9	Nanést zinkovou barvu na vnitřní strany bodových přírub.

D63.20-1527-06

D63.20-1528-09

a

Rozměr (45 mm)

b

Rozměr (27 mm)

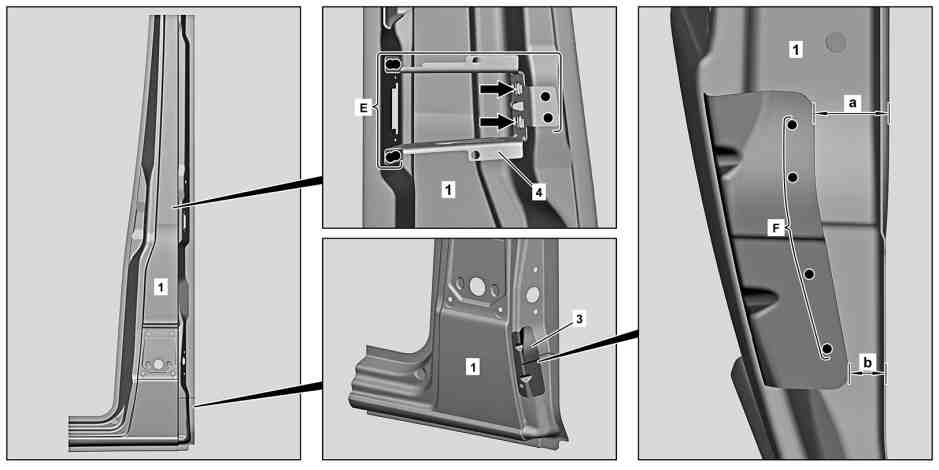

10	Vyztužení (4) ve vnějším dílu B-sloupku (1) namontovat, nalícovat a zafixovat.

 Zarovnat vyztužení (4) podle otvorů (šipky) ve vnějším dílu B-sloupku (1).

 Běžně dostupné přístroje/nářadí
Kleština (standardní)

11	Vyztužení (3) ve vnějším dílu B-sloupku (1) namontovat, nalícovat a zafixovat.

 Dodržovat rozměry (A, B).

 Běžně dostupné přístroje/nářadí
Kleština (standardní)

12	Vyztužení (3, 4)   (oblast E a F).

13	Nanést zinkovou barvu na bodové příruby (oblast E a F).
