Demontáž vnějšího dílu B-sloupku

AR63.20-D-1121-01TSB

Demontáž vnějšího dílu B-sloupku



000 588 00 84 00 Horkovzdušná pistole

WS54.00-P-0049B

Typ

907.6/7, 910.6

kromě kódu T16 (Posuvné dveře vpravo)

Pravá strana vozidla

Typ

907.6/7, 910.6

kromě kódu T19 (Posuvné dveře vlevo)

Levá strana vozidla

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1056-07A

1K barva s vysokým obsahem zinku

A 000 986 28 00

1

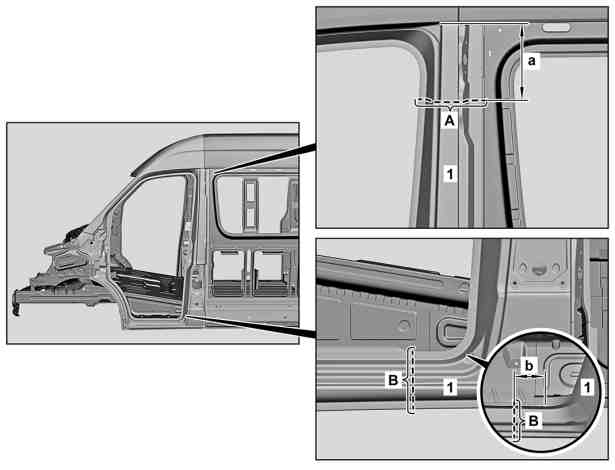

Vyznačit rozpojovací místa u vnějšího dílu B-sloupku (1) (oblasti A a B).

 Rozměry (a, b) nesmí být v žádném případě menší.
V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.

 Rozpojovací místa (oblast A a B) vyznačit podle stupně poškození.

2

Oddělit vnější díl B-sloupku (1) v rozpojovacích místech (oblast A a B).

 Dělicí řezy nesmí být příliš hluboké.
V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.

 Běžně dostupné přístroje/nářadí
Karosářská děrovka

a

Rozměr ( 200 mm)

b

Rozměr ( 40 mm)

3

Odkrýt bodové svary u vnějšího dílu B-sloupku (1) (oblasti C, D a F).

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

4

Ofrézovat bodové svary u vnějšího dílu B-sloupku (1) (oblasti C, D a F).

 Bodové svary ofrézovat přes 2 tloušťky plechu (oblast F).

 Běžně dostupné přístroje/nářadí
Fréza na bodové svary

5

Typ 910.6
Odkrýt bodové svary u vnějšího dílu B-sloupku (1) (oblast E1 a E2).

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

6

Typ 910.6
Ofrézovat bodové svary u vnějšího dílu B-sloupku (1) (oblast E1 a E2).

 Bodové svary ofrézovat přes 2 tloušťky plechu (oblast E1 a E2).

 Běžně dostupné přístroje/nářadí
Fréza na bodové svary

7

Vnější díl B-sloupku (1) nahřát ve čtverečkovaných oblastech.

8

Sejmout poškozený vnější díl B-sloupku (1).

9

Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech.

 Oboustranně hladce zbrousit bodové příruby.

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

10

Čtverečkované oblasti kolem otvorů (oblast G) hladce zbrousit.

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

11

Typ 910.6
Čtverečkované oblasti kolem otvorů (oblast H) hladce zbrousit.

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

12

Odstranit piliny z broušení a frézování.

 Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač

13

Nanést zinkovou barvu na vnitřní strany bodových přírub.
