Oddělení vnitřního dílu oplechování boční stěny vzadu až k výřezu okna

Typ ar · téma 63.10 · verze 0100 · 2019-02-13

Platí pro: Typ 907.6 s kódem W22 (Pevné okno uprostřed vlevo) s kódem W23 (Pevné okno uprostřed vpravo) Typ 907.6 s kódem W24 (Posuvné okno uprostřed vlevo) s kódem W25 (Posuvné okno uprostřed vpravo) Typ 907.6 s kódem W27 (Pevné okno vzadu vlevo) s kódem W28 (Pevné okno vzadu vpravo) Typ 907.6 s kódem W34 (Posuvné okno vzadu vlevo) s kódem W35 (Posuvné okno vzadu vpravo) Typ 907.7'

Zařazení

Funkční skupina 3 Nástavba › 63 Boční stěna › 63.10 Boční stěna — Řada 907 (modely 6**, 7**)

EinPAS 35 Karoserie/rám/montované díly › 35.34 Boční stěna › 35.34.35 Blatník/boční stěna — Řada 907 (modely 6**, 7**)

EinPAS 35 Karoserie/rám/montované díly › 35.34 Boční stěna › 35.34.38 Opláštění vlevo — Řada 907 (modely 6**, 7**)

EinPAS 35 Karoserie/rám/montované díly › 35.34 Boční stěna › 35.34.39 Opláštění vpravo — Řada 907 (modely 6**, 7**)

AR63.10-D-0040-01TS

Oddělení vnitřního dílu oplechování boční stěny vzadu až k výřezu okna

Typ

907.6

s kódem W22 (Pevné okno uprostřed vlevo)

s kódem W23 (Pevné okno uprostřed vpravo)

Typ

907.6

s kódem W24 (Posuvné okno uprostřed vlevo)

s kódem W25 (Posuvné okno uprostřed vpravo)

Typ

907.6

s kódem W27 (Pevné okno vzadu vlevo)

s kódem W28 (Pevné okno vzadu vpravo)

Typ

907.6

s kódem W34 (Posuvné okno vzadu vlevo)

s kódem W35 (Posuvné okno vzadu vpravo)

Typ

907.7

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1056-07A

1K barva s vysokým obsahem zinku

A 000 986 28 00

Zjistit další informace z nadřazeného dokumentu zákaznického servisu.

Dodržovat bezpečnostní pokyny z nadřazeného dokumentu zákaznického servisu.

Následující pracovní kroky jsou znázorněny u typu 907.633 na levé straně vozidla, přičemž je nutné jejich analogické provedení u vozidel s poškozením na pravé straně vozidla.

Oddělení vnitřního dílu oplechování boční stěny vzadu až k výřezu okna

D63.10-A021-09

a

Rozměr (cca 170 mm)

b

Rozměr (cca 170 mm)

1

Vyznačit rozpojovací místa u vnitřního dílu boční stěny (1) (oblasti A a B).

Dodržovat rozměry (a, b).

2

Oddělit rozpojovací místa u vnitřního dílu boční stěny (1) (oblasti A a B).

Běžné přístroje/nástroje
Karosářská děrovka

3

Odkrýt bodové svary u vnitřního dílu boční stěny (1) (oblast G).

Běžné přístroje/nástroje
Kulatý drátěný kartáč

4

Ofrézovat bodové svary u vnitřního dílu boční stěny (1) (oblast G).

Běžné přístroje/nástroje
Fréza na bodové svary

5

Vyznačit rozpojovací místa u vyztužení (2) (oblast C) a u vyztužení (3) (oblast D).

6

Oddělit rozpojovací místa u vyztužení (2) (oblast C) a u vyztužení (3) (oblast D).

Běžné přístroje/nástroje
Karosářská děrovka

7

Odkrýt bodové svary u vyztužení (2) (oblast F) a u vyztužení (3) (oblast E).

Běžné přístroje/nástroje
Kulatý drátěný kartáč

8

Ofrézovat bodové svary u vyztužení (2) (oblast F) a u vyztužení (3) (oblast E).

Běžné přístroje/nástroje
Fréza na bodové svary

Oddělení vnitřního dílu oplechování boční stěny vzadu až k výřezu okna

D63.10-A022-09

9

Vyznačit rozpojovací místo u vnitřního dílu boční stěny (1) (oblast J).

10

Oddělit rozpojovací místo u vnitřního dílu boční stěny (1) (oblast J).

Běžné přístroje/nástroje
Karosářská děrovka

11

Odkrýt bodové svary u vnitřního dílu boční stěny (1) (oblasti H, H1 a I).

Běžné přístroje/nástroje
Kulatý drátěný kartáč

12

Ofrézovat bodové svary u vnitřního dílu boční stěny (1) (oblasti H, H1 a I).

Běžné přístroje/nástroje
Fréza na bodové svary

13

Sejmout poškozený vnitřní díl boční stěny (1).

Oddělení vnitřního dílu oplechování boční stěny vzadu až k výřezu okna

14

Odkrýt bodové svary u zbývajícího dílu (4) (oblast L) a u zbývajícího dílu (5) (oblast K).


Běžné přístroje/nástroje
Kulatý drátěný kartáč



15

Ofrézovat bodové svary u zbývajícího dílu (4) (oblast L) a u zbývajícího dílu (5) (oblast K).


Běžné přístroje/nástroje
Fréza na bodové svary



16

Sejmout zbývající díly (4, 5).


D63.10-A023-06

Oddělení vnitřního dílu oplechování boční stěny vzadu až k výřezu okna

17

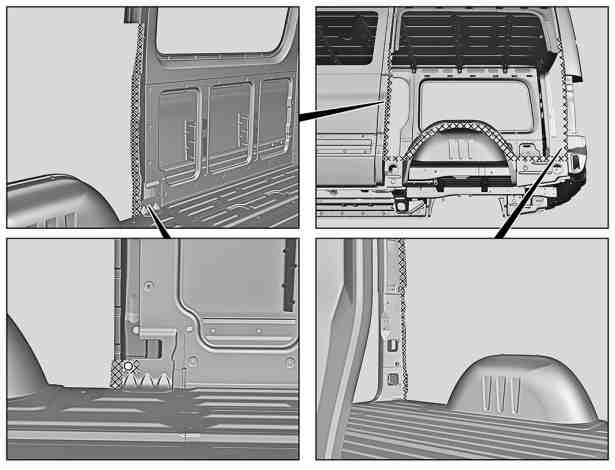

Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech a kolem otvoru.


Oboustranně hladce zbrousit bodové příruby.


Běžné přístroje/nástroje
Kulatý drátěný kartáč



18

Odstranit piliny z broušení a frézování.


Běžné přístroje/nástroje
Mokrý a suchý vysavač



19

Nanést zinkovou barvu na vnitřní strany bodových přírub.


D63.10-A024-06
