ar6000s0006e

Demontáž, montáž montovaných dílů karoserie u 2. dveří při opravě karoserie, resp. lakování

Typ ar · téma 60.00 · verze 0102 · 2016-10-07

Platí pro: Typ 447, 448

Zařazení

Funkční skupina 3 Nástavba › 60 Nástavba všeobecně › 60.00 Všeobecné — Řada 447 · Řada 448

EinPAS 35 Karoserie/rám/montované díly › 35.35 Dveře › 35.35.41 Střední dveře — Řada 447 · Řada 448

EinPAS 35 Karoserie/rám/montované díly › 35.35 Dveře › 35.35.46 Zadní dveře — Řada 447 · Řada 448

AR60.00-S-0006E

Demontáž, montáž montovaných dílů karoserie u 2. dveří při opravě karoserie, resp. lakování

10.05.2016

Typ

447, 448

Demontáž, montáž montovaných dílů karoserie u 2. dveří při opravě karoserie, resp. lakování

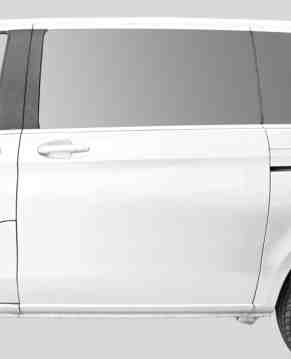

S60.00-4583-02

Demontáž, montáž

1

Demontovat vnější kliku z posuvných dveří

AR72.16-S-2220E

2

Demontovat ozdobný prvek z posuvných dveří


Typ 447.8
s kódem VQ1 (AVANTGARDE)
Typ 448.8

AR88.85-S-9845E

3

Demontovat upevňovací lištu prahového obložení z posuvných dveří


Typ 447.8, 448.8

AR88.80-S-6005CH

Podle stupně poškození.

4

Demontovat obložení posuvných dveří

AR72.16-S-6610E

Podle stupně poškození.

5

Stáhnout dveřní fólii

Podle stupně poškození.

Montáž: Nově upevnit dveřní fólii.

6.1

Demontovat boční okno prostoru pro cestující vpředu

Typ 447, 448
s kódem W16 (Okno přední levé, pevně spojené s boční stěnou / posuvnými dveřmi)
Typ 447, 448
s kódem W17 (Okno přední pravé, pevně spojené s boční stěnou / posuvnými dveřmi)

AR67.30-S-2700E

Podle stupně poškození.

6.2

Demontovat kompletní posuvné okno

Typ 447.7/8
s kódem W18 (Posuvné okno vpředu vpravo v boční stěně / posuvných dveřích)
Typ 447.7/8
s kódem W19 (Posuvné okno vpředu vpravo v boční stěně / posuvných dveřích)

AR67.30-S-5311E

Podle stupně poškození.

7

Demontáž okrasné folie na rámu okna posuvných dveří

AR72.16-S-0001E

8

Montáž se provádí v obráceném pořadí
