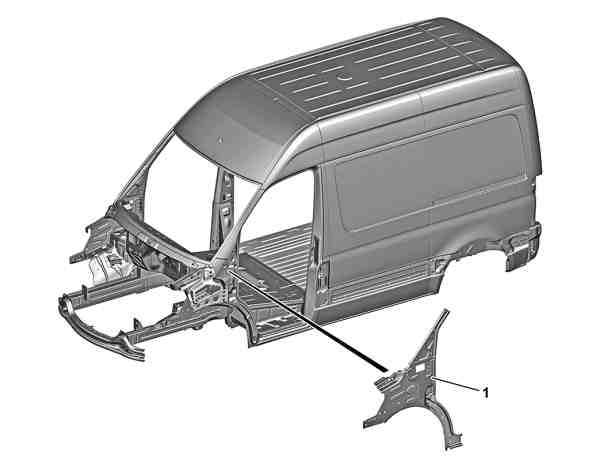

Znázorněno u typu 910 na levé straně vozidla |
1 | A-sloupek |
D63.20-1490-06
Znázorněno u typu 907 s motorem 651 |
2 | Stěrače čelního okna |
3 | Větrací skříň |
4 | Těsnicí rám |
5 | Elektrický kabelový svazek |
6 | Průchodka |
7 | Izolace |
8 | Elektrický kabelový svazek |
9 | Průchodka |
10 | Izolace |
11 | Ukostřovací kabely |
12 | Lanko kapoty motoru |
13 | Řídicí jednotka vstřikovacího systému vznětového motoru |
14 | Hadice |
D60.00-A008-06
Znázorněno u typu 907 |
15 | Přední obložení podlahy |
16 | Přístrojová deska |
17 | Řídicí jednotka elektronické spínací skříňky |
18 | Elektrický kabelový svazek |
19 | Ukostřovací kabely |
20 | Izolace |
21 | Řídicí jednotka Common Powertrain Controller (CPC) |
22 | Odjištění lanka kapoty |
23 | Řídicí jednotka modulu pro příjem signálu a ovládacího modulu (SAM) |
24 | Ukostřovací kabely |
25 | Ukostřovací kabely |
26 | Izolace |
27 | Těsnicí rám |
D60.00-A009-06

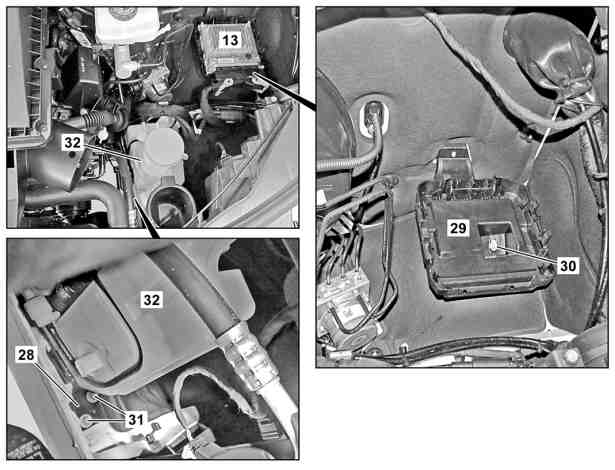

Znázorněno u typu 907 |
13 | Řídicí jednotka vstřikovacího systému vznětového motoru |
28 | Držák |
29 | Držák |
30 | Matice |
31 | Matice |
32 | Nádržka kapaliny ostřikovače |
D60.00-A010-06
Nebezpečí | Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC) | Nesahat na poškozené, resp. vadné součásti a vedení pod napětím ani na neizolovaná elektrická spojení a vedení.Typ 910 s motorem 780.703 | |
Nebezpečí | Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku | Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla. | |
Upozornění na věcné škody | Všeobecné pokyny u vozidel s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem pohonu na plyn a také osobní ochranné prostředky | Typ 910 s motorem 780.703 | |
Upozornění na věcné škody | Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem | ||
Upozornění na věcné škody | Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla | ||
| Demontáž, montáž | ||
1 | Demontovat příslušný závěs předních dveří. | ||
2 | Demontovat příslušný omezovač dveří. | ||
3 | Demontovat příslušnou manžetu z A-sloupku (1). | Provléknout elektrická vedení otvorem v A-sloupku (1) a umístit ve vnitřním prostoru vozidla mimo pracovní oblast. | |
Počet elektrických vedení se může lišit podle výbavy. | |||
4 | Demontovat kapotu motoru. | ||
5 | Demontovat přední část karoserie. | ||
6 | Demontovat příslušný zadní díl předního vnitřního blatníku. | ||
7 | Demontovat příslušný těsnicí rám (27) v oblasti opravy a umístit mimo pracovní oblast. | ||
8 | Demontovat příslušné přední kolo. | ||
9 | Demontovat příslušný přední díl předního vnitřního blatníku. | ||
10 | Demontovat příslušný přední blatník. | ||
11 | Demontovat příslušný přední blatník dole. | ||
12 | Demontovat hadici (14) a umístit mimo pracovní oblast. | Při poškození na levé straně vozidla. | |
13 | Demontovat stěrače čelního okna (2). | Při poškození na straně řidiče. | |
14 | Demontovat nádržku kapaliny ostřikovače (32). | Při poškození na levé straně vozidla. | |
Typ 910 | |||
Typ 907 | |||
15 | Demontovat matice (31) a demontovat držák (28). | Při poškození na levé straně vozidla. | |
16 | Demontovat větrací skříň (3). | Při poškození na straně spolujezdce. | |
17 | Demontovat příslušný těsnicí rám (4) v oblasti opravy a umístit mimo pracovní oblast. | ||
18 | Demontovat elektrický kabelový svazek (5) v oblasti opravy a umístit mimo pracovní oblast. | Při poškození na pravé straně vozidla. | |
19 | Demontovat průchodku (6) v oblasti opravy a umístit mimo pracovní oblast. | Při poškození na pravé straně vozidla. | |
20 | Demontovat izolace (7) v oblasti opravy a umístit mimo pracovní oblast. | Při poškození na pravé straně vozidla. | |
21 | Demontovat elektrický kabelový svazek (8) v oblasti opravy a umístit mimo pracovní oblast. | Při poškození na levé straně vozidla. | |
22 | Demontovat průchodku (9) v oblasti opravy a umístit mimo pracovní oblast. | Při poškození na levé straně vozidla. | |
23 | Demontovat izolace (10) v oblasti opravy a umístit mimo pracovní oblast. | Při poškození na levé straně vozidla. | |
24 | Demontovat ukostřovací kabely (11) a umístit mimo pracovní oblast. | Při poškození na levé straně vozidla. | |
M6 | |||
25 | Demontovat lanko kapoty motoru (12) ze spodního dílu zámku kapoty motoru a umístit mimo pracovní oblast. | Při poškození na levé straně vozidla. | |
| |||
26 | Demontovat řídicí jednotku vstřikovacího systému vznětového motoru (13). | Při poškození na levé straně vozidla. | |
Typ 907 s motorem 642 | |||
27 | Demontovat matici (30) a demontovat držák (29). | Typ 907 s motorem 642, 651 | |
28 | Demontovat hydraulickou jednotku elektronického stabilizačního systému (ESP®). | Při poškození na straně řidiče. | |
29 | Demontovat čelní okno. |
| |
Typ 907, 910 | |||
30 | Demontovat příslušné obložení spodku vozidla. |
| |
31 | Demontovat přední stropní obložení. | ||
32 | Demontovat příslušný okenní airbag. | ||
33 | Demontovat příslušné přední nástupní obložení. | ||
34 | Demontovat příslušné přední obložení podlahy (15). |
| |
Typ 910 | |||
35 | Demontovat přístrojovou desku (16). | ||
36.1 | Demontovat řídicí jednotku elektronické spínací skříňky (17). | Typ 907 | |
36.2 | Demontovat řídicí jednotku elektronické spínací skříňky (17). | Typ 910 | |
37 | Demontovat elektrický kabelový svazek (18) v oblasti opravy a umístit mimo pracovní oblast. | Při poškození na levé straně vozidla. | |
38 | Demontovat ukostřovací kabely (19) a umístit mimo pracovní oblast. | Při poškození na levé straně vozidla. | |
M6 | |||
39 | Demontovat izolaci (20) v oblasti opravy a umístit mimo pracovní oblast. | Při poškození na levé straně vozidla. | |
40 | Demontovat řídicí jednotku CPC (21). | Při poškození na levé straně vozidla. | |
41 | Demontovat řídicí jednotku systému dodatečné úpravy výfukových plynů. | Při poškození na pravé straně vozidla. | |
Typ 907 s motorem 642 | |||
42 | Demontovat odjištění lanka kapoty (22) a umístit mimo pracovní oblast. | Při poškození na levé straně vozidla. | |
43 | Demontovat držák spojkového pedálu. | Při poškození na straně řidiče. | |
Typ 907 s převodovkou 700.79, 711.6 | |||
44 | Demontovat držák brzdového pedálu. | Při poškození na straně řidiče. | |
45 | Demontovat elektronický pedál akcelerace. | Při poškození na straně řidiče. | |
46 | Demontovat řídicí jednotku SAM (23). | Při poškození na pravé straně vozidla. | |
Typ 907 | |||
47 | Demontovat pojistkový a reléový modul strany spolujezdce. | Při poškození na straně spolujezdce. | |
48 | Demontovat ukostřovací kabely (24, 25) a umístit mimo pracovní oblast. | Při poškození na pravé straně vozidla. | |
M6 | |||
49 | Demontovat izolaci (26) v oblasti opravy a umístit mimo pracovní oblast. | Při poškození na pravé straně vozidla. | |
50 | Montáž se provádí v obráceném pořadí. |
