ar5430p3004eam

Demontáž, montáž řídicí jednotky kamery 360°

Typ ar · téma 54.30 · verze 0200 · 2015-10-19

Platí pro: Typ 207 od modelového roku 2014 s kódem 501 (Kamera 360°)'

Zařazení

Funkční skupina 2 Podvozek › 54 Elektrické zařízení, výstroj a přístroje › 54.30 Sdružený přístroj, ukazatele, varovná zařízení — Řada 207

EinPAS 36 Výhled › 36.25 Kamerový systém › 36.25.11 Řídicí jednotka/relé — Řada 207

AR54.30-P-3004EAM

Demontáž, montáž řídicí jednotky kamery 360°

2.10.15

Typ

207

od modelového roku 2014

s kódem 501 (Kamera 360°)

Odkazy na změny

26.8.15

Metoda opravy kompletně přepracována.

Demontáž, montáž řídicí jednotky kamery 360°

Typ 207.4

1

Matice

2

Elektrické konektorové spoje

N148

Řídicí jednotka kamery 360°

P54.33-3156-06

Demontáž, montáž řídicí jednotky kamery 360°

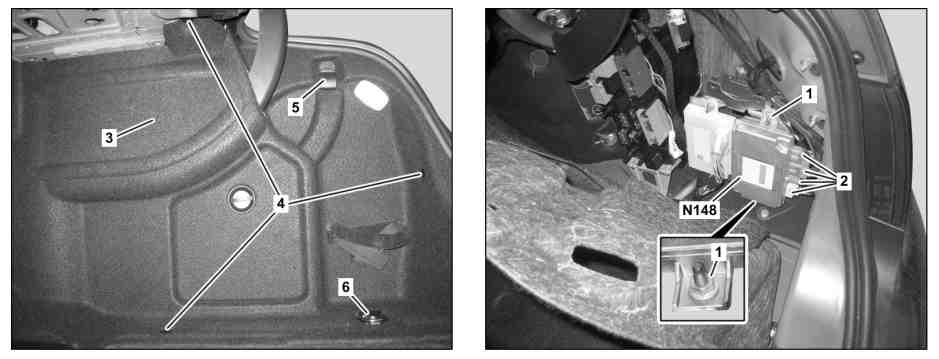

P68.30-3750-08

Typ 207.3

1

Matice

3

Pravé boční obložení

2

Elektrické konektorové spoje

N148

Řídicí jednotka kamery 360°

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Demontáž, montáž

1

Vypnout zapalování a vytáhnout klíč s dálkovým ovladačem

2.1

Demontovat levé boční obložení v zavazadlovém prostoru

Typ 207.4

AR68.30-P-4800EC

2.2

Uvolnit pravé boční obložení (3) v zavazadlovém prostoru a odklopit stranou

Typ 207.3

AR68.30-P-4600EC

3

Odšroubovat matice (1) a sejmout řídicí jednotku kamery 360° (N148) až do zpřístupnění elektrických konektorových spojů (2)

4

Odpojit elektrické konektorové spoje (2) u řídicí jednotky kamery 360° (N148)

5

Montáž se provádí v obráceném pořadí

6

Provést uvedení řídicí jednotky kamery 360° do provozu (N148) pomocí diagnostického systému

Při výměně řídicí jednotky kamery 360° (N148).

AD00.00-P-2000-04A

7

Provést kalibraci všech kamer kamerového systému 360° pomocí diagnostického systému

Při výměně řídicí jednotky kamery 360° (N148).

AD00.00-P-2000-04A
