Demontáž, montáž podávacího modulu AdBlue(R)

AR49.20-P-2021CD

Demontáž, montáž podávacího modulu AdBlue(R)

03.07.2019

Typ

204.9 s motorem 651

s kódem U42 (Čištění výfukových plynů vznětových motorů BlueTEC (SCR))

A103/2

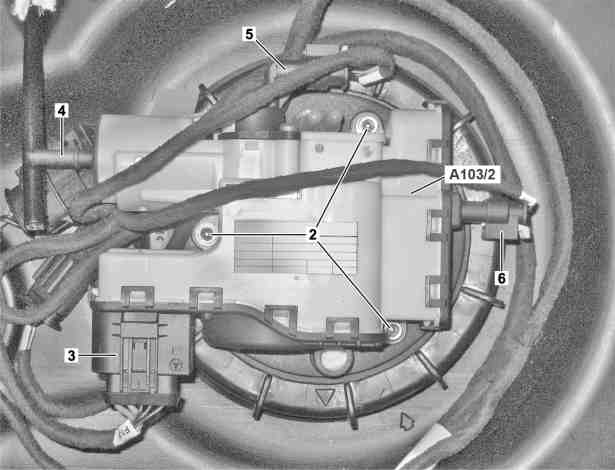

Podávací modul AdBlue®

2

Šrouby

3

Elektrický konektorový spoj

5

Elektrický konektorový spoj

6

Elektrický konektorový spoj

A103/2

Podávací modul AdBlue®

 Varování

Nebezpečí popálení a opaření při práci na potrubích AdBlue a s nimi spojených součástech.Nebezpečí poranění kůže a očí při zacházení s AdBlue. Nebezpečí otravy při požití AdBlue

Plnit AdBlue pouze do vhodných nádob. Teprve po poklesu tlaku zahájit práce na systému dodatečné úpravy výfukových plynů.

AS14.40-Z-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Upozornění k použití, vlastnostem a manipulaci s AdBlue

AH14.40-N-0001-01A

 

Demontáž, montáž

1

Demontovat nádrž AdBlue®

AR49.20-P-2014CD

2

Odjistit a odpojit elektrické konektorové spoje (3, 5, 6)

3

Vyšroubovat šrouby (2)

 Šroub podávacího modulu u čerpacího modulu AdBlue®

*BA14.40-P-1003-02A

4

Demontovat podávací modul AdBlue® (A103/2) z nádrže AdBlue®

5

Obsah nádrže AdBlue® ochránit vhodným způsobem před znečištěním


Do systému čistění výfukových plynů se nesmí dostat žádné nečistoty.
V opačném případě dojde k poškozením, resp. k funkčním poruchám.

6

Montáž se provádí v obráceném pořadí

 Dodatečná úprava výfukových plynů BlueTec

Číslo

Název

Motor 651 v typu 166, 204, 207, 212, 218, 221, 222
s kódem U42 (Čištění výfukových plynů vznětových motorů BlueTEC (SCR))

BA14.40-P-1003-02A

Šroub podávacího modulu u čerpacího modulu AdBlue®

Nm

5
