Demontáž, montáž nádrže AdBlue(R)

AR49.20-P-2014OLI

Demontáž, montáž nádrže AdBlue(R)

18.10.2018

Typ

205 s motorem 654

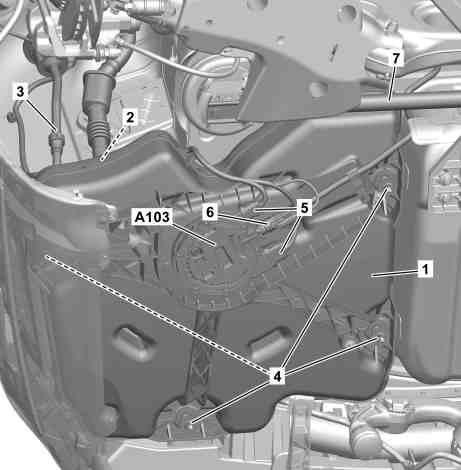

Znázornění příkladu

1

Nádrž AdBlue®

2

Plnicí hrdlo

3

Odvzdušňovací potrubí

4

Šrouby

5

Elektrické konektorové spoje

6

Vedení AdBlue®

 Varování

Nebezpečí popálení a opaření při práci na potrubích AdBlue a s nimi spojených součástech.Nebezpečí poranění kůže a očí při zacházení s AdBlue. Nebezpečí otravy při požití AdBlue

Plnit AdBlue pouze do vhodných nádob. Teprve po poklesu tlaku zahájit práce na systému dodatečné úpravy výfukových plynů.

AS14.40-Z-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

 

Demontáž, montáž

1

Vyprázdnit nádrž AdBlue® (1).

AR49.20-P-2015OLI

2

Demontovat plnicí hrdlo (2) a odvzdušňovací potrubí (3) z nádrže AdBlue® (1).

AR49.20-P-3900OLI

3

Demontovat kryt pod nádrží AdBlue® (1).

 Montáž: Demontovat kryt pod nádrží AdBlue® (1) až po kontrole těsnosti.

4

Demontovat vedení AdBlue® (6) z nádrže AdBlue® (1), zachytit vytékající AdBlue® do vhodné nádoby a uzavřít přípojky čistými ochrannými kryty.

 Sada ochranných krytů

*001589019100

5

Elektrické konektorové spoje  (5) odblokovat a odpojit.

6

Vyšroubovat šrouby (4) a demontovat nádrž AdBlue® (1).

 Nutná asistence druhé osoby.

 Šroub nádrže AdBlue® u karoserie

*BA14.40-P-1001-02E

7

Montáž se provádí v obráceném pořadí.



Zkontrolovat

8

Zkontrolovat těsnost nádrže AdBlue® (1) a přípojek.

Při netěsnostech



Vyměnit příslušnou součást.

9

Namontovat kryt pod nádrží AdBlue® (1).

10

Připojit diagnostický systém a zapsat stav hladiny nádrže AdBlue® (1) do řídicí jednotky AdBlue®.



AD00.00-P-2000-04B

 Dodatečná úprava výfukových plynů

Číslo

Název

Motor 654 v typu 205

BA14.40-P-1001-02E

Šroub nádrže AdBlue® u karoserie

Nm

23
