Doplnění nádrže AdBlue(R) · ar4920p201402f · Mercedes-Benz WIS

AR49.20-P-2014-02F	Doplnění nádrže AdBlue(R)
 Varování	Nebezpečí popálení a opaření při práci na potrubích AdBlue a s nimi spojených součástech.Nebezpečí poranění kůže a očí při zacházení s AdBlue. Nebezpečí otravy při požití AdBlue	Plnit AdBlue pouze do vhodných nádob. Teprve po poklesu tlaku zahájit práce na systému dodatečné úpravy výfukových plynů.	AS14.40-Z-0001-01A
	Upozornění k použití, vlastnostem a manipulaci s AdBlue		AH14.40-N-0001-01A
	Upozornění k použití, vlastnostem a manipulaci s AdBlue(R) při servisu		AH14.40-P-0001-02A

Motor	654, 656 v typu 167
	s kódem U79 (Čistění výfukových plynů vznětového motoru BLUETEC (SCR), generace 3)
	s plnicím zařízením

 Plnicí množství aditiva k čistění výfukových plynů vznětového motoru BlueTEC (SCR)

Číslo	Název			Typ 167
BF49.20-A-1001-01A	Nádrž AdBlue®	Plnicí množství	Liter	31,6
		List		BB00.40-P-0352-01A

 Plnicí nástroje jsou dimenzovány tak, aby po jejich vypnutí v nádrži AdBlue® zůstal volný prostor.
 Po vypnutí už v žádném případě nedoplňovat žádné AdBlue®.
V opačném případě hrozí poškození nádrže AdBlue® .
 Zamezit vniknutím cizích těles do nádrže AdBlue® .
V opačném případě hrozí poškození podávacího modulu AdBlue®.

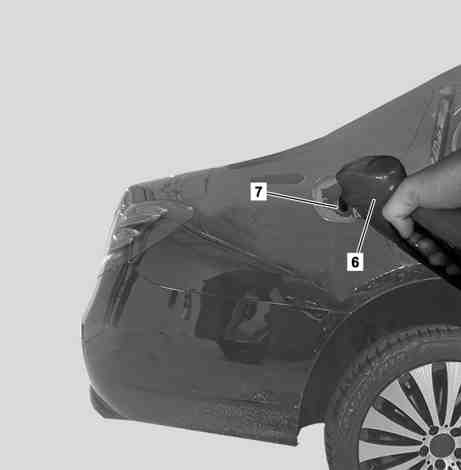

1	Zasunout čerpací pistoli (6) elektrické čerpací jednotky až po dorazový kroužek (7) do plnicího hrdla nádrže AdBlue® .

2	Naplnit nádrž AdBlue®  .

 Čerpací pistole (6) se automaticky vypne při plné nádrži AdBlue® .

3	Vytáhnout čerpací pistoli (6) z plnicího hrdla nádrže AdBlue® .

Znázornění příkladu

P14.40-2634-12
