Demontáž, montáž filtru sazí vznětového motoru

AR49.20-P-1200OID

Demontáž, montáž filtru sazí vznětového motoru

11.08.2020

Motor

656 v typu 167

Odkazy na změny

24.09.2019

Šroub vedení chladicí kapaliny výfukového turbodmychadla

BA09.40-P-1007-02D

11.08.2020

Šroub vedení chladicí kapaliny výfukového turbodmychadla

BA09.40-P-1007-02D

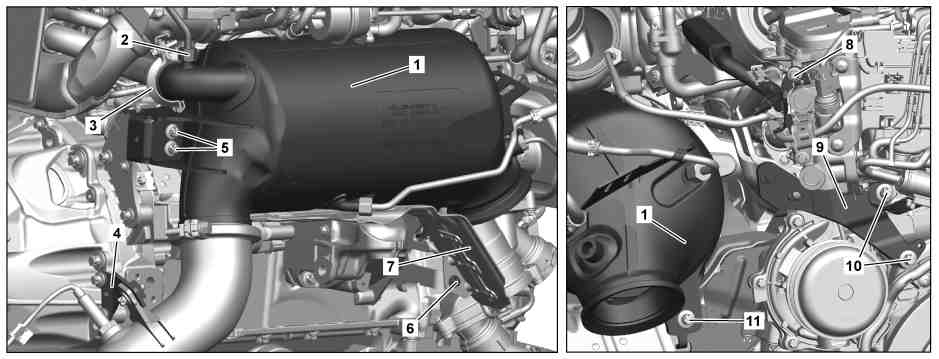

1

Filtr sazí vznětového motoru

5

Šrouby

9

Držák

2

Převlečná matice

6

Šroub

10

Šrouby

3

Spona

7

Plech tepelné ochrany

11

Šroub

4

Držák

8

Šroub

 Varování

Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otravy při kontaktu kůže s pevnými složkami výfukových plynů.

Používat ochranný oděv a ochranné brýle. Používat odsávání. Zamezit přístupu osob do nebezpečné oblasti.

AS49.00-Z-0001-01A

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Upozornění na věcné škody

Pokyny ke šroubovým spojům, které byly vytvořeny podle postupu utahování s řízeným úhlem otáčení

AH00.00-P-0020-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

 

Demontáž, montáž

1

Demontovat katalyzátor.

AR49.20-P-0100OID

2

Demontovat vedení nasávaného vzduchu před výfukovým turbodmychadlem.

AR09.40-P-0500OID

3

Odmontovat převlečnou matici (2) s tlakovým potrubím z filtru sazí vznětového motoru  (1).

 Matice tlakového potrubí u filtru sazí vznětového motoru

*BA14.40-P-1001-01F

 Očkový nástavec

*000589700300

4

Odblokovat a odpojit elektrický konektorový spoj u snímače rozdílového tlaku.

AR07.04-P-0025OID

5

Otevřít sponu (3).

 Montáž: Vyměnit sponu (3).

 Šroub/spona vedení recirkulace výfukových plynů u

*BA14.20-P-1003-01R

6

Demontovat držák (4).

 Spona/šroub předního výfukového systému u

*BA49.10-P-1006-02T

 Šroub držáku předního výfukového systému u skříně měniče točivého momentu

*BA49.10-P-1007-02T

7

Demontovat výfukový systém z filtru sazí vznětového motoru (1).

AR49.10-P-7284OID

8

Demontovat snímač teploty z filtru sazí vznětového motoru (1).

AR07.04-P-0005OID

9

Vyšroubovat šrouby (5).

 Spona/šroub filtru pevných částic u

*BA49.10-P-1003-02T

10

Vyšroubovat šroub (11).

 Spona/šroub filtru pevných částic u

*BA49.10-P-1003-02T

11

Demontovat horní odvzdušňovací vedení z chladiče a uzavřít otvory vhodnými uzavíracími zátkami.

AR20.20-P-7441-01RQ

 Sada uzavíracích zátek

*129589009100

12

Vyšroubovat šroub (8) a demontovat vedení chladicí kapaliny z ventilu recirkulace výfukových plynů.

 Šroub vedení chladicí kapaliny výfukového turbodmychadla

*BA09.40-P-1007-02D

13

Demontovat vícedrážkový klínový řemen.

AR13.22-P-1202OID

14

Vycvaknout přepínací ventil z držáku (9).

15

Vyšroubovat šrouby (10) a demontovat držák (9).

 Šroub držáku filtru pevných částic u klikové skříně

*BA49.10-P-1004-02T

16

Vyšroubovat šroub (6) a demontovat plech tepelné ochrany (7).

AR49.20-P-0007-01OIA

 Šroub plechu tepelné ochrany filtru sazí vznětového motoru u rozvodné skříně/klikové skříně/držáku výfukového turbodmychadla/nosiče motoru/držáku

*BA14.40-P-1002-01F

17

Vyjmout filtr sazí vznětového motoru (1).

 Nutná asistence druhé osoby.

18

Demontovat tlaková potrubí se snímačem rozdílu tlaku filtru pevných částic (B28/8).

Při výměně filtru sazí vznětového motoru (1).

 Matice tlakového potrubí u filtru sazí vznětového motoru

*BA14.40-P-1001-01F

 Očkový nástavec

*000589700300

19

Očistit připojovací příruby u filtru sazí vznětového motoru (1).

Při opětném použití filtru sazí vznětového motoru (1).

20

Montáž se provádí v obráceném pořadí.

 Výfukové turbodmychadlo

Číslo

Název

Motor 656

BA09.40-P-1007-02D

Šroub vedení chladicí kapaliny výfukového turbodmychadla

Nm

10

 Zpětné vedení výfukových plynů

Číslo

Název

Motor 656

BA14.20-P-1003-01R

Šroub/spona vedení recirkulace výfukových plynů u

chladiče nízkotlaké recirkulace výfukových plynů/vedení chladicí kapaliny

1. stupeň

Nm

8

2. stupeň

°

30

Víko řetězové skříně

1. stupeň

Nm

8

2. stupeň

°

90

Filtr pevných částic

Nm

8

 Filtr sazí vznětového motoru

Číslo

Název

Motor 656

BA14.40-P-1001-01F

Matice tlakového potrubí u filtru sazí vznětového motoru

Nm

20

 Filtr sazí vznětového motoru

Číslo

Název

Motor 656

BA14.40-P-1002-01F

Šroub plechu tepelné ochrany filtru sazí vznětového motoru u rozvodné skříně/klikové skříně/držáku výfukového turbodmychadla/nosiče motoru/držáku

Nm

8

 Výfukový systém

Číslo

Název

Typ 167 s motorem 656

BA49.10-P-1003-02T

Spona/šroub filtru pevných částic u

Katalyzátor

Nm

17

Držák

Nm

20

 Výfukový systém

Číslo

Název

Typ 167 s motorem 656

BA49.10-P-1004-02T

Šroub držáku filtru pevných částic u klikové skříně

M8

Nm

20

 Výfukový systém

Číslo

Název

Typ 167 s motorem 656

BA49.10-P-1006-02T

Spona/šroub předního výfukového systému u

Filtr pevných částic

Nm

14

Držák

Nm

20

 Výfukový systém

Číslo

Název

Typ 167 s motorem 656

BA49.10-P-1007-02T

Šroub držáku předního výfukového systému u skříně měniče točivého momentu

M8

Nm

20
