Demontáž, montáž snímače teploty filtru částic zážehového motoru

AR49.20-P-0200MSA

Demontáž, montáž snímače teploty filtru částic zážehového motoru

26.05.2020

Motor

256.9 v typu 213, 238

od modelového roku 2020

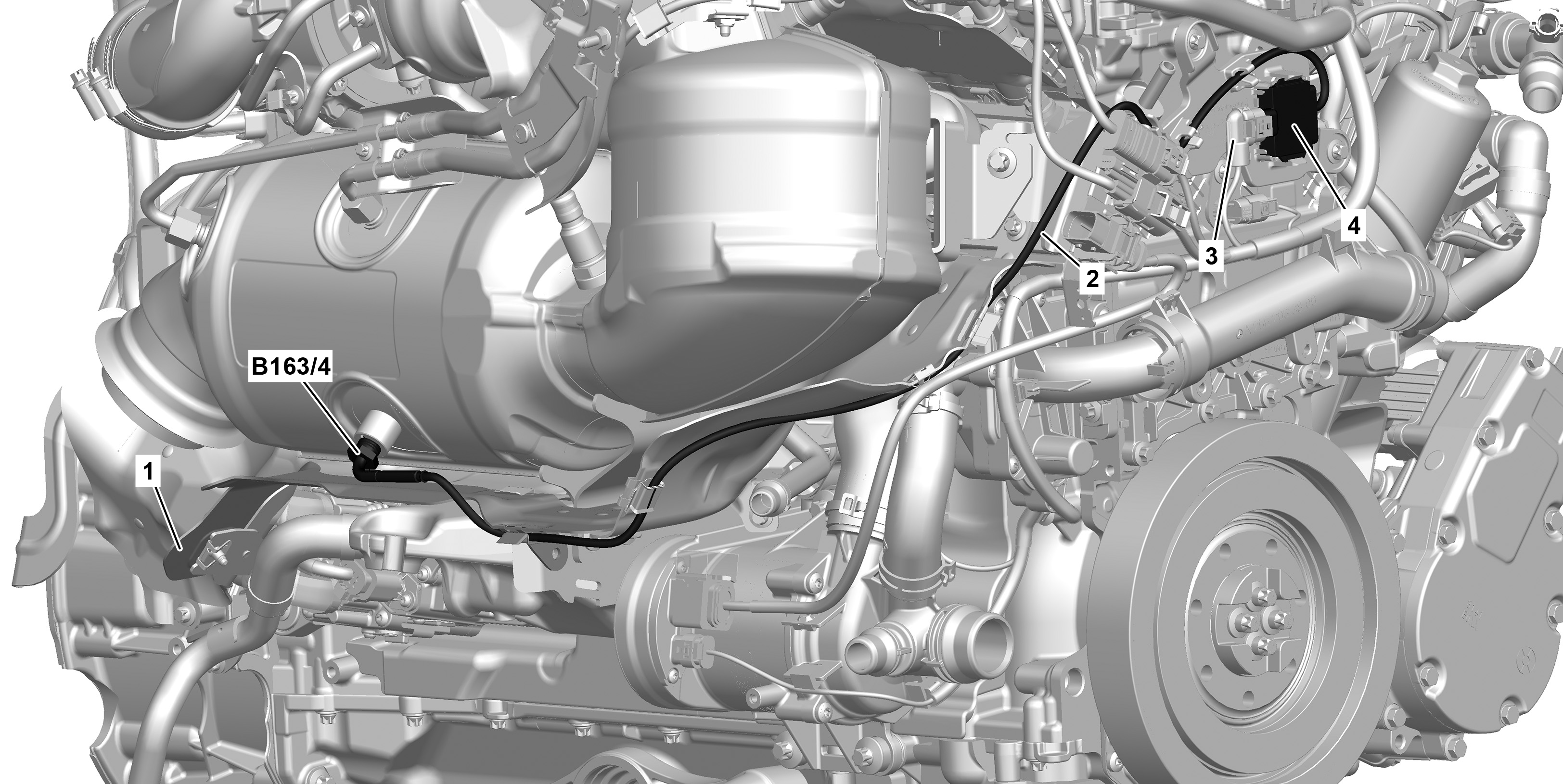

1

Plech tepelné ochrany

4

Modul snímače

2

Elektrický kabelový svazek

B163/4

Snímač teploty před filtrem částic zážehového motoru

3

Elektrický konektorový spoj

 Varování

Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otravy při kontaktu kůže s pevnými složkami výfukových plynů.

Používat ochranný oděv a ochranné brýle. Používat odsávání. Zamezit přístupu osob do nebezpečné oblasti.

AS49.00-Z-0001-01A

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

 

Demontáž, montáž

1

Demontovat horní kryt motoru.

AR01.10-P-2405MSA

 Montáž: Namontovat horní kryt motoru až po kontrole těsnosti.

2

Odblokovat a odpojit elektrický konektorový spoj (3).

3

Demontovat elektrický kabelový svazek (2) z motoru.


Dbát na správné uložení elektrického kabelového svazku (2).
V opačném případě dojde k poškozením.

4

Demontovat modul snímače (4) z držáku.

5

Demontovat zadní a střední spodní obložení motorového prostoru.

AR61.20-P-1105LWE

 Montáž: Namontovat zadní a střední spodní obložení motorového prostoru až po kontrole těsnosti.

6

Demontovat výfukový systém.

AR49.10-P-7142MSA

7

Demontovat plech tepelné ochrany (1) pod jednotkou dodatečné úpravy výfukových plynů.

 M61

*BA00.10-P-1002-04A

8

Demontovat snímač teploty před filtrem částic zážehového motoru (B163/4) a uzavřít otvor vhodnou uzavírací zátkou.

Pokyny pro výpočet utahovacího momentu při použití zasouvacích nebo násuvných nástrojů s různými činnými délkami

AH00.00-P-0015-01CW

 Montáž: Potřít závit snímače teploty před filtrem částic zážehového motoru (B163/4) tavnou mazací pastou.

 Snímač teploty u filtru pevných částic zážehového motoru

*BA15.60-P-1002-02MRT

Tavná mazací pasta, 1 kg, DBL 6879.20

*BR00.45-Z-1005-06A

 Očkový nástavec

*000589690300

 Sada uzavíracích zátek

*129589009100

9

Montáž se provádí v obráceném pořadí.

10

Načíst a vymazat chybovou paměť.



Motor 256.9 v typu 238
od modelového roku 2020

AD00.00-P-2000-06LWO



Motor 256.9 v typu 213
od modelového roku 2020

AD00.00-P-2000-04B

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

11

Provést zkušební běh motoru, zkontrolovat funkci motoru a těsnost výfukového systému.

12

Namontovat zadní a střední spodní obložení motorového prostoru.

AR61.20-P-1105LWE

13

Namontovat horní kryt motoru.

AR01.10-P-2405MSA

 Metrické šrouby a matice podle MBN 10 105, 10 143

Číslo

Název

8.8

10.9

BA00.10-P-1002-04A

M61

Nm

9

13

 Snímač teploty

Číslo

Název

Motor 256

BA15.60-P-1002-02MRT

Snímač teploty u filtru pevných částic zážehového motoru

Nm

45

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1005-06A

Tavná mazací pasta, 1 kg, DBL 6879.20

A 000 989 76 51
