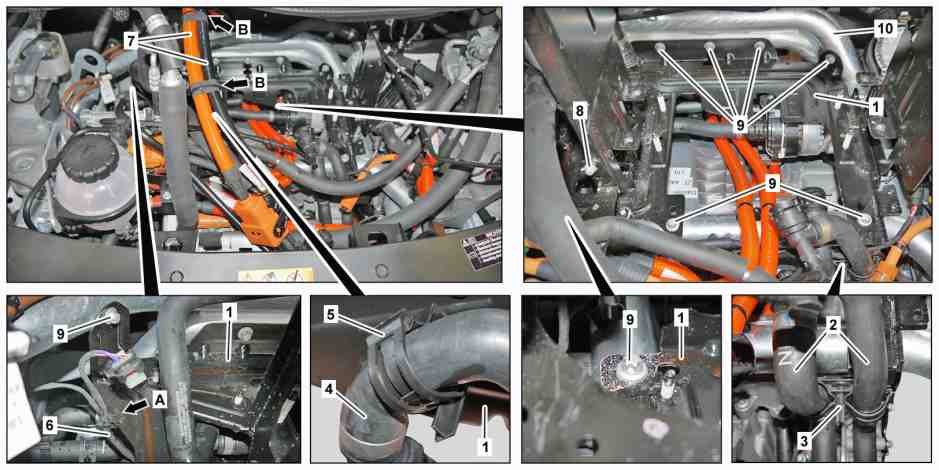

S47.00-A001-79
1 | Modulový nosník | 6 | Elektrický kabelový svazek | |
2 | Hadice chladicí kapaliny | 7 | Elektrické kabelové svazky | |
3 | Držák | 8 | Šroub | |
4 | Hadice chladicí kapaliny | 9 | Šrouby | |
5 | Držák | 10 | Trubkový rám |
Upozornění na věcné škody | Všeobecné pokyny u vozidel s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem pohonu na plyn a také osobní ochranné prostředky | ||
| Demontáž, montáž | ||
1 | Demontovat elektrické čerpadlo chladicí kapaliny pro chladicí soustavu vysokonapěťového akumulátoru z držáku. | ||
Neodpojovat elektrický konektorový spoj a hadice chladicí kapaliny u elektrického čerpadla chladicí kapaliny pro chladicí soustavu vysokonapěťového akumulátoru. | |||
2 | Demontovat měnič DC/DC. | ||
3 | Demontovat přepínací ventil okruhu chlazení chladicí soustavy vysokonapěťového akumulátoru v motorovém prostoru. | ||
4 | Demontovat kondenzátor chladiva. | ||
5 | Demontovat hadice chladicí kapaliny (2) z držáku (3). | ||
6 | Vycvaknout elektrický kabelový svazek (6) z modulového nosníku (1) (šipka A). | Nástroj na demontáž spon | |
7 | Vycvaknout elektrické kabelové svazky (7) z modulového nosníku (1) (šipky B). | Nástroj na demontáž spon | |
8 | Vyšroubovat šroub (8). | Šroub držáku u vysokonapěťového rozvaděče energie/držáku | |
9 | Vyšroubovat šrouby (9). | Šroub modulového nosníku u trubkového rámu | |
10 | Nadzvednout modulový nosník (1) až do zpřístupnění držáku (5) na spodní straně modulového nosníku (1). | ||
11 | Demontovat hadici chladicí kapaliny (4) z držáku (5). | ||
12 | Sejmout modulový nosník (1) z trubkového rámu (10) a demontovat. | ||
13 | Montáž se provádí v obráceném pořadí. |
452 589 01 63 00
Nástroj na demontáž spon
Odkazované dokumenty
- ah0000z030001a Všeobecné pokyny u vozidel s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem pohonu na plyn a také osobní ochranné prostředky
- ar0850s0024f Demontáž, montáž elektrického čerpadla chladicí kapaliny pro chladicí soustavu vysokonapěťového akumulátoru
- ar0850s0030f Demontáž, montáž přepínacího ventilu okruhu chlazení chladicí soustavy vysokonapěťového akumulátoru v motorovém prostoru
- ar4770s1500f Demontáž, montáž měniče DC/DC
- ar8330s0013f Demontáž, montáž kondenzátoru chladiva
