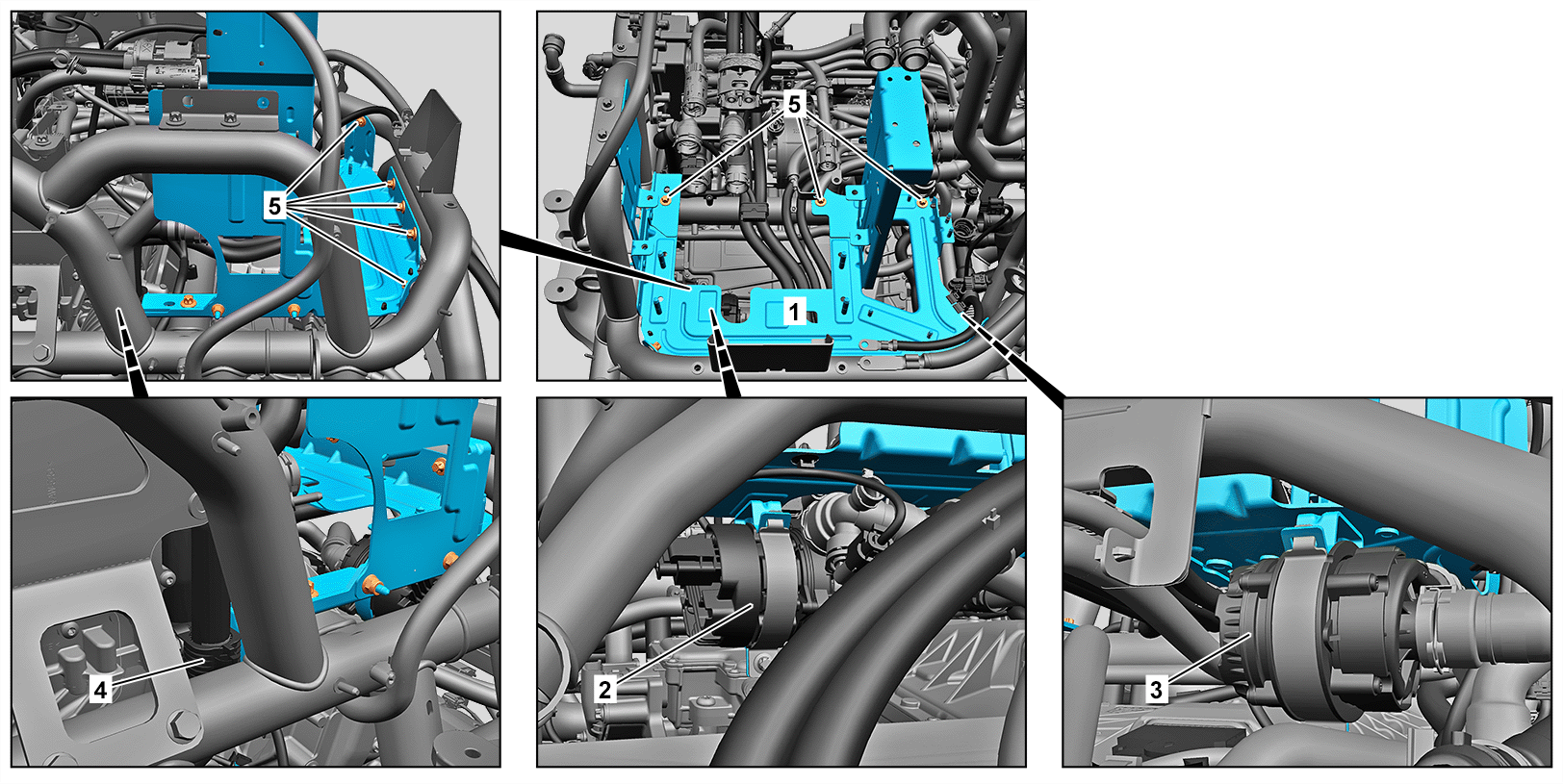

D47.00-A000-79
1 | Modulový nosník | 3 | Elektrické oběhové čerpadlo | 5 | Šrouby | ||
2 | Elektrické čerpadlo chladicí kapaliny | 4 | Držák |
Nebezpečí | Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC) | Nesahat na poškozené, resp. vadné součásti a vedení pod napětím ani na neizolovaná elektrická spojení a vedení. | |
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
Upozornění na věcné škody | Všeobecné pokyny u vozidel s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem pohonu na plyn a také osobní ochranné prostředky | ||
| Demontáž, montáž | ||
1 | Demontovat měnič DC/DC. | ||
2 | Demontovat kondenzátor chladiva vedlejšího okruhu. | ||
3 | Demontovat přepínací ventil vedlejšího okruhu v motorovém prostoru. | ||
4 | Demontovat elektrické čerpadlo chladicí kapaliny (2) vedlejšího okruhu. | ||
Za tím účelem demontovat držák. Neprovádět odpojení elektrického konektorového spoje a hadic chladicí kapaliny u elektrického čerpadla chladicí kapaliny (2). | |||
5 | Demontovat elektrické oběhové čerpadlo (3). | ||
Za tím účelem demontovat držák. Neprovádět odpojení elektrického konektorového spoje a hadic chladicí kapaliny u elektrického oběhového čerpadla (3). | |||
6 | Demontovat držák (4) s hadicemi chladicí kapaliny. | Za tím účelem vyšroubovat šroub. | |
7 | Demontovat elektrické kabelové svazky a vysokonapěťová vedení z modulového nosníku (1). | Za tím účelem demontovat upevňovací spony. | |
Montáž: Zkontrolovat upevňovací spony ohledně poškození. | |||
Nástroj na demontáž spon | |||
Při poškození | |||
| |||
Vyměnit poškozené upevňovací spony. | |||
8 | Vyšroubovat šrouby (5). | Šroub modulového nosníku u rámu | |
9 | Demontovat modulový nosník (1) směrem nahoru. | | |
10 | Montáž se provádí v obráceném pořadí. |
452 589 01 63 00
Nástroj na demontáž spon
Odkazované dokumenty
- ah0000z030001a Všeobecné pokyny u vozidel s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem pohonu na plyn a také osobní ochranné prostředky
- ar0850d0035te Demontáž, montáž elektrického čerpadla chladicí kapaliny vedlejšího okruhu
- ar0850d0041te Demontáž, montáž přepínacího ventilu v motorovém prostoru pro vedlejší okruh
- ar4770d1500te Demontáž, montáž měniče DC/DC
- ar8320d0002te Demontáž, montáž elektrického oběhového čerpadla
- ar8330d0013te Demontáž, montáž kondenzátoru chladiva
- as0000z001701a Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami
- as0000z003501a Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC)
