Demontáž, montáž sloupku řízení

AR46.10-P-0400MFA

Demontáž, montáž sloupku řízení

28.06.2019

Typ

118, 177, 247

Odkazy na změny

27.05.2019

Změna metody.

Pracovní krok 9.

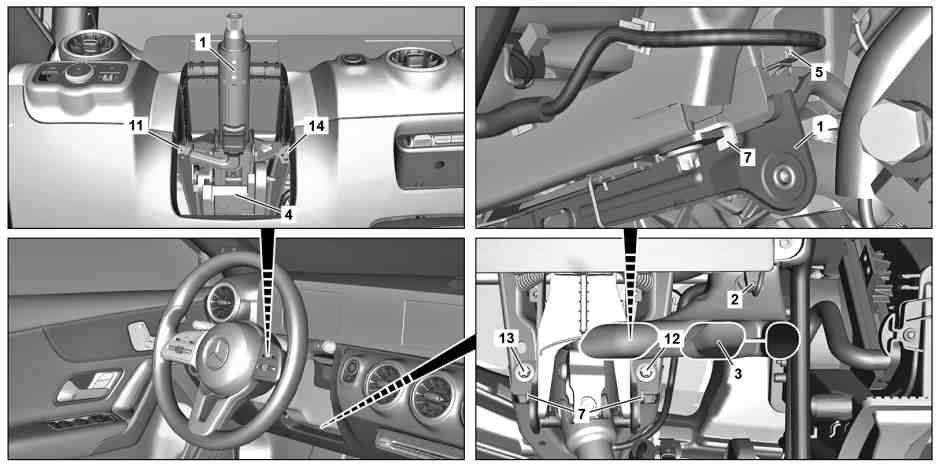

1

Krycí trubka

7

Západkový hák

2

Elektrický konektorový spoj

11

Šroub

3

Vzduchový kanál

12

Šroub

4

Kolenní ochrana

13

Šroub

5

Elektrický konektorový spoj

14

Šroub

Upozornění na věcné škody

Upozornění k samopojistným šroubům a maticím

AH00.00-N-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Pokyny k bezpečnostním součástem

AH00.00-Z-0019-01A

 

Demontáž, montáž

1

Posunout krycí trubku (1) nahoru a dopředu.

2

Demontovat řídicí jednotku modulu sloupku řízení (N80).

AR54.25-P-2802MFA

3

Demontovat spodní obložení přístrojové desky na straně řidiče.

AR68.10-P-1501MFA

4

Odblokovat, odpojit elektrický konektorový spoj (2) a demontovat vzduchový kanál (3).

5

Vycvaknout kolenní ochranu (4).

Typ 118, 177, 247
kromě kódu 294 (Kolenní airbag)

 Montáž: Při výměně krycí trubky (1) je nutná výměna kolenní ochrany (4).

 Plastová nosná deska kolenní ochrany (4) zůstává u krycí trubky (1).

6

Demontovat kolenní airbag řidiče.

Typ 118, 177, 247
s kódem 294 (Kolenní airbag)

AR91.60-P-0200MFA

7

Odpojit spojku řízení.

AR46.10-P-8000-01MFA

 Svěrací šroub spojky řízení u hřebenového řízení

*BA46.10-P-1001-01H

 Upínací zařízení

*129589012100

8

Odblokovat a odpojit elektrický konektorový spoj (5).

9

Vyšroubovat šrouby (11, 12, 13, 14) proti číselnému pořadí.

 Šroub sloupku řízení u příčníku

*BA46.10-P-1001-03I

10

Zatáhnout krycí trubku (1) proti směru jízdy, vysunout ze západkových háků (7) vlevo a vpravo a demontovat krycí trubku (1).

 Montáž: Dbát na správné zasunutí krycí trubky (1) do západkových háků (7) vlevo a vpravo.

11

Přemontovat řídicí jednotku elektronického zámku řízení (N26/5).

Při výměně krycí trubky (1).

Typ 118, 177, 247
s kódem 426 (8G-DCT)

AR46.10-P-0920MFA

12

Montáž se provádí v obráceném pořadí.

Následné práce

13

Aktualizovat dokumentaci vozidla (VeDoc).

Při výměně krycí trubky (1).



AD00.00-P-2000-06MFA

 Hřídel sloupku řízení

Číslo

Název

Typ 118

Typ 177

BA46.10-P-1001-01H

Svěrací šroub spojky řízení u hřebenového řízení

Nm

28

28

 Hřídel sloupku řízení

Číslo

Název

Typ 247

BA46.10-P-1001-01H

Svěrací šroub spojky řízení u hřebenového řízení

Nm

28

 Sloupek řízení

Číslo

Název

Typ 118

Typ 177

BA46.10-P-1001-03I

Šroub sloupku řízení u příčníku

Nm

28

28

 Sloupek řízení

Číslo

Název

Typ 247

BA46.10-P-1001-03I

Šroub sloupku řízení u příčníku

Nm

28
