AR40.20-P-0322-02A

Checking camber, assigning table value

Model 202, 208

Checking camber, assigning table value

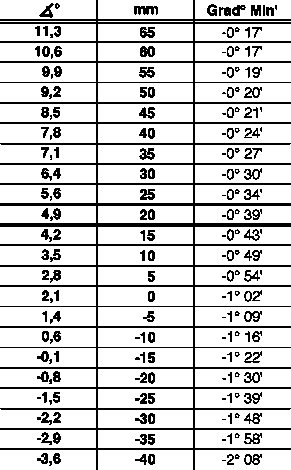

Measure front axle level and obtain camber value from the table.

Tolerance 20', max. difference between left and right 20'.

Example: Front axle level (20 mm or 4.9°) = camber value (-0°39' 20')

P40.20-0320-03
