Demontovat, namontovat kompletní kola

AR40.10-P-1102ME

Demontovat, namontovat kompletní kola

23.07.2019

Typ

167

1

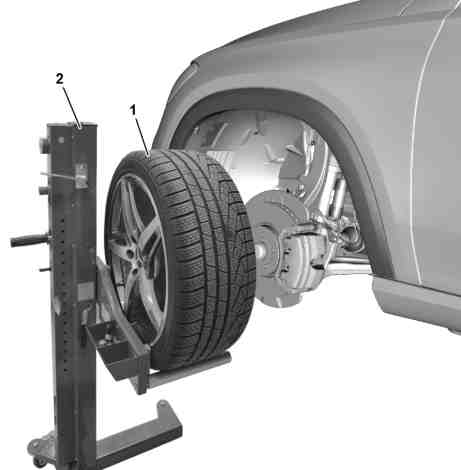

Kompletní kolo

2

Zvedák kola

1

Kompletní kolo

5

Torzní tyč

1

Kompletní kolo

Upozornění na věcné škody

Upozornění k pneumatikám/diskovým kolům

AH40.10-P-9411-01A

Upozornění na věcné škody

Pokyny k zacházení, přepravě a skladování kompozitových kotoučů

AH42.10-P-9406-12LF

Pokyny k bezpečnostním součástem

AH00.00-Z-0019-01A



Demontovat

1

Nadzvednout vozidlo.

AR00.60-P-1006A

2

Demontovat ozdobné kryty kol.

Pokud je namontováno.

3

Demontovat kompletní kola (1).

 Pouze pro
Použít zvedák kola (2) u velikosti ráfku 17".

 Nástrčný klíč

*199589010900



Zkontrolovat

4

Zkontrolovat součásti šroubového spoje kola.

 Před montáží kompletního kola (1) odstranit hadříkem mírné znečistění.
Nanést dostatečné množství tavné mazací pasty u náboje kola.

Tavná mazací pasta, 1 kg, DBL 6879.20

*BR00.45-Z-1005-06A

Při závadách



očistit součásti šroubového spojení kol a nanést protikorozní ochranu.

Při výskytu rozsáhlého znečistění:



Provést další čisticí opatření a opatření na ochranu proti korozi.

AR40.10-P-1100-02A

5

Zkontrolovat pneumatiky kompletních kol (1) ohledně znečistění a poškození.

Na kompletních kolech (1) určených k namontování.



AP40.10-P-4051EW



Montáž

6

Namontovat kompletní kola (1).

 Pouze pro
Použít zvedák kola (2) u velikosti ráfku 17".

 Běžné přístroje/nástroje
Použít torzní tyč (5) 75  Nm pro 2. stupeň (předběžné utažení).

 Dodržovat pořadí utahování „A, B, C, D, E“ a vícestupňový utahovací moment šroubů kol.

 Šroub kola

*BA40.10-P-1001-01O

 Nástrčný klíč

*199589010900

7

Namontovat ozdobné kryty kol.

Pokud je namontováno.


Dbát na pevné usazení ozdobných krytů kol na ráfku a na správné napolohování ozdobných krytů kol vůči ventilu .
V opačném případě hrozí riziko ztráty ozdobných krytů kol resp. poškození ventilu.

8

Zkontrolovat tlak vzduchu v pneumatikách na kompletních kolech (1).

Pouze při výměně kola.



AP40.15-P-4061A

V případě závady



Vyrovnat tlak vzduchu v pneumatikách na kompletních kolech (1).

9

Prostřednictvím sdruženého přístroje znovu spustit kontrolu tlaku vzduchu v pneumatikách (RDK) nebo varování při poklesu tlaku vzduchu v pneumatikách.

Pouze při výměně kola.



AP40.15-P-4069U

10

Zkontrolovat, popř. nastavit omezení maximální rychlosti na sdruženém přístroji.

Pouze při výměně kola.

Upozornění na věcné škody

Omezená maximální rychlost u zimních pneumatik s rychlostním indexem V

AH40.10-P-1020-03A

Upozornění k registračním předpisům doporučených kombinací kol a pneumatik

AH40.10-P-0003-01A

 Dodržovat rychlostní index pneumatik.

Pokud je maximální přípustná rychlost pneumatiky M+S-nižší než maximální přípustná rychlost vozidla,



umístit příslušnou nálepku do zorného pole řidiče.

 Kola

Číslo

Název

Typ 167

BA40.10-P-1001-01O

Šroub kola

1. fáze (manuálně našroubovat)

Nm

-

2. stupeň (předtažení)

Nm

75

3. stupeň

Nm

150

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1005-06A

Tavná mazací pasta, 1 kg, DBL 6879.20

A 000 989 76 51
