Demontáž, montáž tažné vzpěry u přední nápravy

AR33.15-P-0160EW

Demontáž, montáž tažné vzpěry u přední nápravy

28.02.2018

Typ

212, 218

kromě kódu M005 (4MATIC)

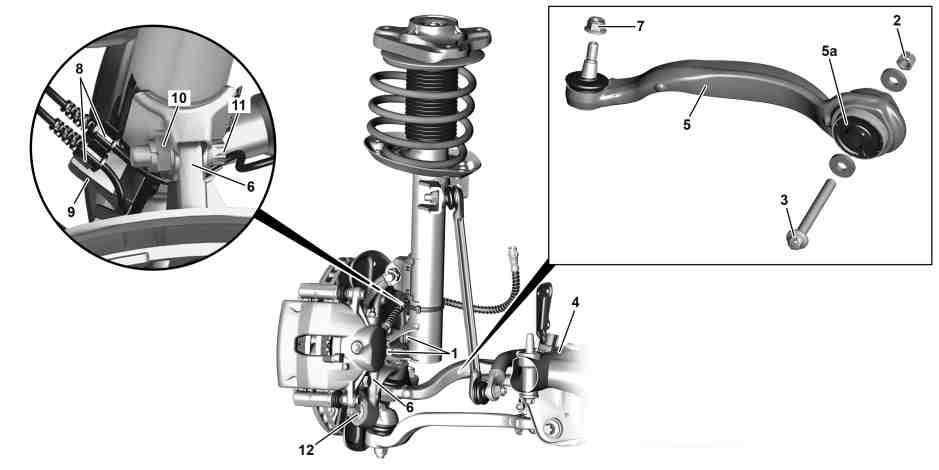

Znázorněno na vozidle kromě kódu 460 (provedení Kanada) a kromě kódu 494 (provedení USA)

1

Šrouby

5a

Elastomerové lůžko

10

Matice

2

Matice

6

Čep nápravy

11

Šroub

3

Šroub

7

Matice

12

Matice

4

Přední nápravnice

8

Elektrická vedení

5

Tažná vzpěra

9

Držák vedení

Znázorněno na vozidle kromě kódu 460 (provedení Kanada) a kromě kódu 494 (provedení USA)

01

Tlačný prvek

02

Stahovák

03

Lis

5

Tažná vzpěra

6

Čep nápravy

 Nebezpečí

Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku

Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla.

AS00.00-Z-0010-01A

Upozornění na věcné škody

Upozornění k samopojistným šroubům a maticím

AH00.00-N-0001-01A

Pokyny k opravárenským pracím na komponentech podvozku

AH00.00-P-0100-01A

 

Demontáž, montáž

1

Zajistit vozidlo na dílenském zvedáku

AR00.60-P-0100EWS

2

Demontovat levé, resp. pravé přední kolo



AP40.10-P-4050EW

3.1

Demontovat střední a zadní obložení motorového prostoru

Typ 212 s motorem 156, 157, 271, 272, 273, 274, 276, 278
kromě kódu M005 (4MATIC)
Typ 218 s motorem 157, 274, 276, 278
kromě kódu M005 (4MATIC)

AR61.20-P-1105EW

3.2

Demontovat spodní díl středního a zadního protihlukového pouzdra

Typ 212 s motorem 642, 651
kromě kódu M005 (4MATIC)
Typ 218 s motorem 642, 651
kromě kódu M005 (4MATIC)

AR94.30-P-5300EW

4

Odsvorkovat držák soutyčí levého předního snímače světlé výšky z levé příčné vzpěry

Typ 212
s kódem 488 (Odpružení ocelovými pružinami/ vzduchové odpružení)
kromě kódu M005 (4MATIC)
Typ 212
s kódem 489 (AIRMATIC)
kromě kódu M005 (4MATIC)
Typ 212
s kódem 615 (Bi-xenonové světlomety s aktivním světlem do zatáčky)
kromě kódu M005 (4MATIC)
Typ 212
s kódem 621 (Intelligent Light Systém (levosměrný provoz))
kromě kódu M005 (4MATIC)
Typ 212
s kódem 622 (Inteligentní osvětlovací systém)
kromě kódu M005 (4MATIC)
Typ 212
s kódem 640 (Světlomety LED dynamické, SAE, pravostranný provoz)
kromě kódu M005 (4MATIC)
Typ 212
s kódem 641 (Světlomety LED dynamické, levostranný provoz)
kromě kódu M005 (4MATIC)
Typ 212
s kódem 642 (Světlomety LED dynamické, pravostranný provoz)
kromě kódu M005 (4MATIC)
Typ 218
kromě kódu M005 (4MATIC)
Při demontáži levé tažné vzpěry (5).


Soutyčí levého předního snímače světlé výšky neodsvorkovat z držáku.
V opačném případě dojde k poškození soutyčí levého předního snímače světlé výšky vozidla.

5

Odsvorkovat držák soutyčí pravého předního snímače světlé výšky z pravé příčné vzpěry

Typ 212, 218
s kódem 488 (Odpružení ocelovými pružinami/ vzduchové odpružení)
kromě kódu M005 (4MATIC)
Typ 212, 218
s kódem 489 (AIRMATIC)
kromě kódu M005 (4MATIC)
Při demontáži pravé tažné vzpěry (5).


Soutyčí pravého předního snímače světlé výšky neodsvorkovat z držáku.
V opačném případě dojde k poškození soutyčí pravého předního snímače světlé výšky vozidla.

6

Elektrická vedení (8) vyvěsit z levého, resp. pravého držáku vedení (9)

7

Otevřít kabelové příchytky držáku vedení (9) a demontovat ho z tlumiče

 Montáž: Vyměnit kabelové příchytky.

8

Vyšroubovat šrouby (1) u levého, resp. pravého čepu nápravy (6)

 Typ 212, 218 kromě kódu M005 (4MATIC)Šroub pružinové vzpěry u čepu nápravy dole

*BA32.25-P-1002-04M

9

Podepřít levou, resp. pravou poloosu nápravy



000 588 11 62 00 Uchycení agregátu

WS01.00-P-0092B

10

Demontovat levou, popř. pravou vzpěru

Typ 212.0
od modelového roku 2015
s kódem 460 (Provedení Kanada)
kromě kódu M005 (4MATIC)
Typ 212.0
od modelového roku 2015
s kódem 494 (Provedení USA)
kromě kódu M005 (4MATIC)

AR33.25-P-0001EW

11

Odšroubovat matici (10) z levého, resp. pravého čepu nápravy (6) a vytáhnout šroub (11)

 Montáž: Vyměnit šroub (11).

 TY 212, 218Šroub pružinové vzpěry u čepu nápravy nahoře

*BA32.25-P-1001-04M

12

Čep nápravy (6) odklopit a držák vedení (9) položit stranou


Brzdovou hadici při odklopení nenamáhat tahem.
V opačném případě dojde k poškození brzdové hadice.

13

Odšroubovat matici (7)

 Typ 218 kromě kódu M005 (4MATIC)Samopojistná matice tažné vzpěry u čepu nápravy

*BA33.20-P-1004-01Q

 TYP 212 kromě KÓDUM005 (4MATIC)Pojistná matice tažné vzpěry u čepu nápravy

*BA33.20-P-1004-01O

14

Vytlačit tažnou vzpěru (5) pomocí tlačného prvku (01), stahováku (02) a lisu (03) z čepu nápravy (6)

 Montáž: Nesmí dojít k odstranění tuku v kruhové drážce.
Na kónusu a závitu nesmí být žádný tuk.

 Tlačný prvek

*171589003400

 Stahovák

*221589003300

 Lis

*163589034300

15

Čep nápravy (6) zajistit u pružinové vzpěry pomocí dříve demontovaného šroubu (11)

16

Odšroubovat matici (12) z čepu nápravy (6)

 TYP 212 kromě KÓDUM005 (4MATIC)Matice vodicího kloubu u čepu nápravy

*BA33.20-P-1008-01O

 Typ 218 kromě kódu M005 (4MATIC)Matice vodicího kloubu u čepu nápravy

*BA33.20-P-1008-01Q

17

Vodicí kloub odtlačit od čepu nápravy (6)

AR33.20-P-0427EW

18

Z upevnění příčné vzpěry na přední nápravnici (4) odšroubovat matici a z přední nápravnice (4) demontovat šroub


Šroub při povolování matice bezpodmínečně přidržovat, aby se neprotáčel.
U příčných vzpěr s namontovanou opravárenskou sadou se jinak ulomí fixační nálitky pro nastavení polohy v elastomerovém lůžku.

 Montáž: Matici šroubu utáhnout pouze do té míry, aby se elastomerové lůžko při propružení mohlo ještě natáčet. Matici utáhnout až v provozuschopném stavu.

 Typ 218 kromě kódu M005 (4MATIC)Šroub příčné výztuhy u přední nápravnice

*BA33.20-P-1005-01Q

 Typ 218 kromě kódu M005 (4MATIC)Samopojistná matice (sada dílů na opravu) příčné výztuhy u přední nápravnice

*BA33.20-P-1006-01Q

 TYP 212 kromě KÓDUM005 (4MATIC)Šroub příčné výztuhy u integrovaného nosníku

*BA33.20-P-1005-01O

 TYP 212 kromě KÓDUM005 (4MATIC)Pojistná matice (sada dílů na opravu) příčné výztuhy u integrovaného nosníku

*BA33.20-P-1006-01O

19

Demontovat příčnou výztuhu

20

Odšroubovat matici (2) a vytáhnout šroub (3) z přední nápravnice (4)


Šroub (3) při povolování matice (2) bezpodmínečně přidržovat, aby se neprotáčel (3).
U tažných vzpěr (5) s namontovanou opravárenskou sadou se jinak ulomí fixační nálitky pro nastavení polohy v elastomerovém lůžku (5a).

 Montáž: Matici (2) šroubu (3) utáhnout pouze do té míry, aby se elastomerové lůžko (5a) při propružení mohlo ještě natáčet. Matici (2) utáhnout až v provozuschopném stavu.

 TYP 212 kromě KÓDUM005 (4MATIC)Šroub tažné vzpěry u integrovaného nosníku

*BA33.20-P-1002-01O

 TYP 212 kromě KÓDUM005 (4MATIC)Pojistná matice (sada dílů na opravu) tažné vzpěry u integrovaného nosníku

*BA33.20-P-1003-01O

 Typ 218 kromě kódu M005 (4MATIC)Šroub tažné vzpěry u přední nápravnice

*BA33.20-P-1002-01Q

 Typ 218 kromě kódu M005 (4MATIC)Samopojistná matice (sada dílů na opravu) tažné vzpěry u přední nápravnice

*BA33.20-P-1003-01Q

21

Vyjmout tažnou vzpěru (5)



Zkontrolovat

22

Zkontrolovat těsnicí manžetu a kulový kloub tažné vzpěry (5) ohledně poškození

Při poškození:



Vyměnit tažnou vzpěru (5).

23

Zkontrolovat elastomerové lůžko (5a) tažné vzpěry (5) ohledně poškození

Při poškození:



Vyměnit elastomerové lůžko (5a) tažné vzpěry (5).

AR33.15-P-0160-02EW

 Vytahovací, zatahovací nástroj

*212589004300

24

Montáž se provádí v obráceném pořadí

25

Provést měření podvozku

AR40.20-P-0200EW

 Pružicí jednotky

Číslo

Název

TYP 212.00/02/03/04/05/061/065/072/073/095/098/13/14/15/162/165/19/20/22/23/24/25/261/265/272/273/298 kromě KÓDU 489, TYP 212.074/075/077/274/275/277 kromě KÓDU 488/489

TYP 212.00/02/03/04/05/061/065/072/073/095/098/13/14/15/162/165/19/20/22/23/24/25/261/265/272/273/298 s KÓDEM 489, TYP 212.074/075/077/274/275/277 s KÓDEM 489, kromě KÓDU 488

BA32.25-P-1001-04M

Šroub pružinové vzpěry u čepu nápravy nahoře

M1445

1. stupeň

Nm

100

100

2. stupeň

°

90

90

 Pružicí jednotky

Číslo

Název

TYP 212.074/075/077/274/275/277 s KÓDEM 488, kromě KÓDU 489

TYP 218.30/32/33/35/361/362/365/373/90/92/93/95/961/965/973 kromě KÓDU 489, TYP 218.374/375/974/975 kromě KÓDU 488/489

BA32.25-P-1001-04M

Šroub pružinové vzpěry u čepu nápravy nahoře

M1445

1. stupeň

Nm

100

100

2. stupeň

°

90

90

 Pružicí jednotky

Číslo

Název

TYP 218.30/32/33/35/361/362/365/373/90/92/93/95/961/965/973 s KÓDEM 489, TYP 218.374/375/974/975 s KÓDEM 489, kromě KÓDU 488

TYP 218.374/375/974/975 s KÓDEM 488

BA32.25-P-1001-04M

Šroub pružinové vzpěry u čepu nápravy nahoře

M1445

1. stupeň

Nm

100

100

2. stupeň

°

90

90

 Pružicí jednotky

Číslo

Název

TYP 212.00/02/03/04/05/061/065/072/073/095/098/13/14/15/162/165/19/20/22/23/24/25/261/265/272/273/298 kromě KÓDU 489, TYP 212.074/075/077/274/275/277 kromě KÓDU 488/489

TYP 212.00/02/03/04/05/061/065/072/073/095/098/13/14/15/162/165/19/20/22/23/24/25/261/265/272/273/298 s KÓDEM 489, TYP 212.074/075/077/274/275/277 s KÓDEM 489, kromě KÓDU 488

BA32.25-P-1002-04M

Šroub pružinové vzpěry u čepu nápravy dole

M1220

1. stupeň

Nm

70

70

2. stupeň

lösen

lösen

3. stupeň

Nm

100

100

 Pružicí jednotky

Číslo

Název

TYP 212.074/075/077/274/275/277 s KÓDEM 488, kromě KÓDU 489

TYP 218.30/32/33/35/361/362/365/373/90/92/93/95/961/965/973 kromě KÓDU 489, TYP 218.374/375/974/975 kromě KÓDU 488/489

BA32.25-P-1002-04M

Šroub pružinové vzpěry u čepu nápravy dole

M1220

1. stupeň

Nm

70

70

2. stupeň

lösen

lösen

3. stupeň

Nm

100

100

 Pružicí jednotky

Číslo

Název

TYP 218.30/32/33/35/361/362/365/373/90/92/93/95/961/965/973 s KÓDEM 489, TYP 218.374/375/974/975 s KÓDEM 489, kromě KÓDU 488

TYP 218.374/375/974/975 s KÓDEM 488

BA32.25-P-1002-04M

Šroub pružinové vzpěry u čepu nápravy dole

M1220

1. stupeň

Nm

70

70

2. stupeň

lösen

lösen

3. stupeň

Nm

100

100

 Vedení kola, náboj kola

Číslo

Název

Typ 212 kromě 4MATIC

BA33.20-P-1002-01O

Šroub tažné vzpěry u integrovaného nosníku

1. stupeň

Nm

120

2. stupeň

°

180

 Vedení kola, náboj kola

Číslo

Název

TYP 218 kromě 4MATIC

BA33.20-P-1002-01Q

Šroub tažné vzpěry u přední nápravnice

1. stupeň

Nm

120

2. stupeň

°

180

 Vedení kola, náboj kola

Číslo

Název

Typ 212 kromě 4MATIC

BA33.20-P-1003-01O

Pojistná matice (sada dílů na opravu) tažné vzpěry u integrovaného nosníku

M141,511.9

1. stupeň

Nm

100

2. stupeň

°

180

 Vedení kola, náboj kola

Číslo

Název

TYP 218 kromě 4MATIC

BA33.20-P-1003-01Q

Samopojistná matice (sada dílů na opravu) tažné vzpěry u přední nápravnice

1. stupeň

M1412011.9

Nm

100

2. stupeň

°

180

 Vedení kola, náboj kola

Číslo

Název

Typ 212 kromě 4MATIC

BA33.20-P-1004-01O

Pojistná matice tažné vzpěry u čepu nápravy

1. stupeň

Nm

50

2. stupeň

°

90

 Vedení kola, náboj kola

Číslo

Název

TYP 218 kromě 4MATIC

BA33.20-P-1004-01Q

Samopojistná matice tažné vzpěry u čepu nápravy

1. stupeň

Nm

50

2. stupeň

°

90

 Vedení kola, náboj kola

Číslo

Název

Typ 212 kromě 4MATIC

BA33.20-P-1005-01O

Šroub příčné výztuhy u integrovaného nosníku

1. stupeň

Nm

120

2. stupeň

°

180

 Vedení kola, náboj kola

Číslo

Název

TYP 218 kromě 4MATIC

BA33.20-P-1005-01Q

Šroub příčné výztuhy u přední nápravnice

1. stupeň

Nm

120

2. stupeň

°

180

 Vedení kola, náboj kola

Číslo

Název

Typ 212 kromě 4MATIC

BA33.20-P-1006-01O

Pojistná matice (sada dílů na opravu) příčné výztuhy u integrovaného nosníku

M1412011.9

1. stupeň

Nm

100

2. stupeň

°

180

 Vedení kola, náboj kola

Číslo

Název

TYP 218 kromě 4MATIC

BA33.20-P-1006-01Q

Samopojistná matice (sada dílů na opravu) příčné výztuhy u přední nápravnice

1. stupeň

M1412011.9

Nm

100

2. stupeň

°

180

 Vedení kola, náboj kola

Číslo

Název

Typ 212 kromě 4MATIC

BA33.20-P-1008-01O

Matice vodicího kloubu u čepu nápravy

1. stupeň

Nm

70

2. stupeň

°

50

 Vedení kola, náboj kola

Číslo

Název

TYP 218 kromě 4MATIC

BA33.20-P-1008-01Q

Matice vodicího kloubu u čepu nápravy

1. stupeň

Nm

70

2. stupeň

°

50
