AR32.33-D-0009HB | Demontáž, montáž snímače světlé výšky vozidla | 12.3.10 |
TYP 906.132 /134 /136 s KÓDEM (CE2) zadní vzduchové odpružení

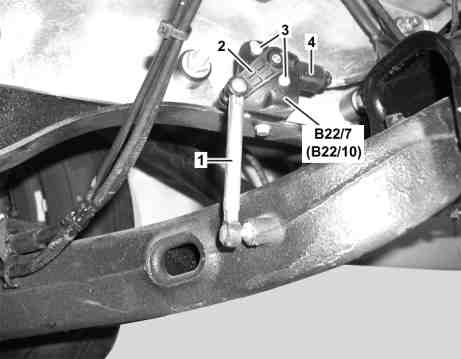

D32.33-0005-11
1 Spojovací tyč
2 Páka
3 Šrouby
4 Elektrický konektorový spoj
B22/7 Snímač světlé výšky vozidla vzadu vlevo
B22/10 Snímač světlé výšky vozidla vzadu vpravo
| Demontáž, montáž | ||
Nebezpečí! | Nebezpečí ohrožení života při poklesnutí vozidla při pracích mezi koly a karoserií. Nebezpečí poranění v důsledku sevření nebo přiskřípnutí při pracích na vzduchovém odpružení. | Nepracovat mezi koly a podběhem kol nebo v podběhu kola. Kontrolní a seřizovací práce provádět výhradně zespodu vozidla. Zajistit oblasti pohyblivých součástí vozidla proti nedovolenému přístupu. | |
| Upozornění ke vzduchovému odpružení | ||
1 | Deaktivovat vzduchové odpružení | ||
2 | Nadzvednout, podepřít vozidlo | ||
3 | Odsunout spojovací tyč (1) z kulové hlavy páky (2) | Montáž: Umístit spojovací tyč (1) a páku (2) podle znázornění. Spojovací tyč (1) musí v kulové hlavě páky (2) slyšitelně zacvaknout. | |
4 | Odpojit elektrický konektorový spoj (4) u snímače světlé výšky vozidla vzadu vlevo (B22/7), popř. u snímače světlé výšky vozidla vzadu vpravo (B22/10) | ||
5 | Vyšroubovat šrouby (3) a sejmout snímač světlé výšky vozidla vzadu vlevo (B22/7), popř. snímač světlé výšky vozidla vzadu vpravo (B22/10) z držáku | Montáž: Umístit snímač světlé výšky vozidla vzadu vlevo (B22/7), popř. snímač světlé výšky vozidla vzadu vpravo (B22/10) podle znázornění. | |
6 | Montáž se provádí v obráceném pořadí | ||
7 | Kalibrace jízdní výšky |
Odkazované dokumenty
- ah3222n100001h Upozornění ke vzduchovému odpružení
- ar0060d1000h Nadzvednout, podepřít vozidlo
- ar3222d600002ha Deaktivace, aktivace vzduchového odpružení
- ar3222d9000h Kalibrace jízdní výšky
- as3222z000101a Nebezpečí ohrožení života při poklesu vozidla při pracích mezi koly a karoserií.Nebezpečí poranění kvůli dření nebo přiskřípnutí při práci na vzduchovém odpružení.
