P27.00-A005-09

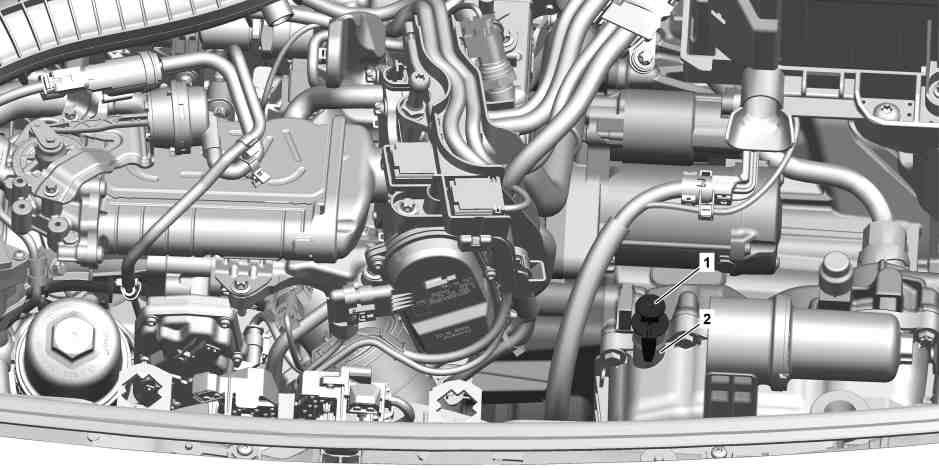

Znázorněno u typu 177 s motorem 654 |
1 | Uzavírací víko | 2 | Plnicí hrdlo |

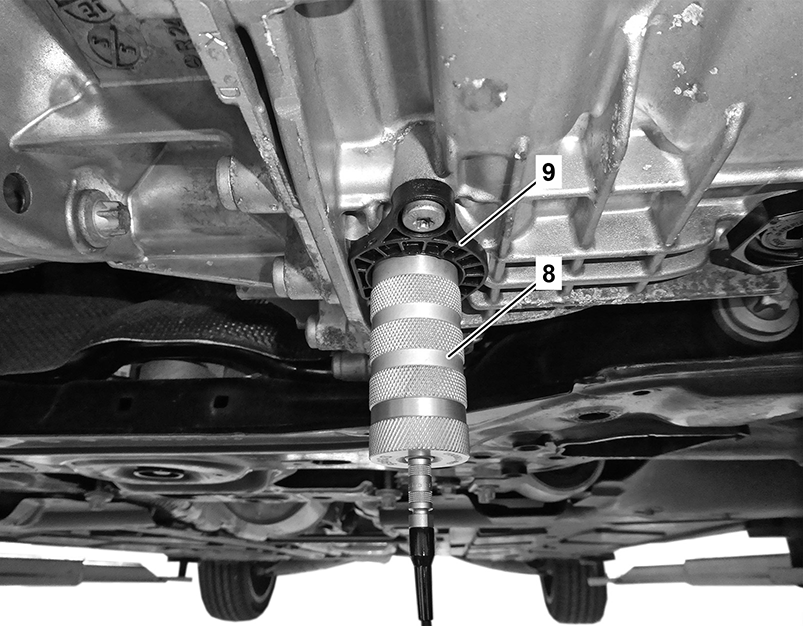

Znázorněna spodní strana převodovky 724.1 |
8 | Měřicí hlavice |
9 | Vodicí trubka pro měření ultrazvukem |
P27.00-A010-11
Nebezpečí | Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC) | Nesahat na poškozené, resp. vadné součásti a vedení pod napětím ani na neizolovaná elektrická spojení a vedení. | |
Varování | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly. | |
Varování | Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty | Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle. | |
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
Výstraha | Nebezpečí poranění kůže a očí při manipulaci s převodovým olejem. Nebezpečí ohrožení zdraví při požití převodového oleje | Používat ochranné rukavice, ochranný oděv a ochranné brýle. | |
Upozornění na věcné škody | Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles | ||
Upozornění na věcné škody | Všeobecné pokyny u vozidel s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem pohonu na plyn a také osobní ochranné prostředky | ||
Upozornění automatické převodovky | |||
Přípravné práce | |||
1 | Uvést převodovku do polohy neutrálu. | ||
2 | Zajistit vozidlo proti rozjetí. | ||
3 | Připojit diagnostický přístroj. | ||
| |||
4 | Zkontrolovat teplotu převodového oleje pomocí diagnostického přístroje. | Teplota převodového oleje musí být 40 °C až 84 °C. | |
Při teplotě převodového oleje pod 40 °C | |||
| |||
Nastartovat motor a nechat zahřát převodovku. | |||
5 | Spustit postup „Uvedení vozidla do provozu“ pomocí diagnostického přístroje. | Zvolit bod menu „Diagnostika“ | |
Při aktivních funkcích střídavě blikají na sdruženém přístroji „P“ a „N“. | |||
6 | Spustit postup „Nastavení hladiny převodového oleje“ pomocí diagnostického přístroje. | ||
7 | Nadzvednout vozidlo dílenským zvedákem. | ||
8 | Demontovat zadní spodní obložení motorového prostoru. |
| |
Převodovka 724.1 v typu 118, 177, 247 s motorem 654 | |||
9 | Očistit kontaktní plochu u olejové vany převodovky. | Montážní čistič | |
10 | Potřít snímací plochu měřicí hlavice (8) spojovacím prostředkem. | ||
| 000 588 09 19 00 Zařízení k měření hladiny oleje | ||
Brzdová pasta MB Plastilube (nahnědlá) | |||
11 | Namontovat měřicí hlavici (8) zařízení pro měření hladiny oleje u vodicí trubky pro měření ultrazvukem (9) a počkat na ustálení hodnoty. | ||
| 000 588 09 19 00 Zařízení k měření hladiny oleje | ||
| Zkontrolovat | ||
12 | Porovnat zjištěnou hladinu oleje s požadovanou hladinou oleje. | Při shodě zjištěné hladiny oleje s požadovanou hladinou oleje | |
| |||
Pokračovat pracovním krokem 21. | |||
Demontáž | |||
13 | Spustit vozidlo pomocí dílenského zvedáku. | ||
14 | Demontovat plášť vzduchového filtru. |
| |
Převodovka 724.1 v typu 118, 177, 247 s motorem 282 | |||
Převodovka 724.1 v typu 118, 177, 247 s motorem 654 | |||
Převodovka 724.1 v typu 118, 177, 247 s motorem 139 | |||
15 | Demontovat uzavírací víko (1) z plnicího hrdla (2). | ||
Vyrovnat hladinu oleje | |||
16 | Doplnit olej pro automatickou převodovku až do dosažení požadované hladiny oleje. | ||
| Oleje pro hydraulické převodovky ATF (specifikace 236.22) | ||
Trychtýř | |||
| Montáž | ||
17 | Nasadit uzavírací víko (1) na plnicí hrdlo (2) a zajistit. | ||
18 | Očistit horní stranu převodovky. | Montážní čistič | |
19 | Namontovat plášť vzduchového filtru. |
| |
Převodovka 724.1 v typu 118, 177, 247 s motorem 282 | |||
Převodovka 724.1 v typu 118, 177, 247 s motorem 654 | |||
Převodovka 724.1 v typu 118, 177, 247 s motorem 139 | |||
20 | Nadzvednout vozidlo dílenským zvedákem. | ||
Následné práce | |||
21 | Demontovat měřicí hlavici (8) zařízení pro měření hladiny oleje z vodicí trubky pro měření ultrazvukem (9). | ||
| 000 588 09 19 00 Zařízení k měření hladiny oleje | ||
22 | Očistit spodní stranu převodovky. | Montážní čistič | |
23 | Namontovat zadní spodní obložení motorového prostoru. |
| |
Převodovka 724.1 v typu 118, 177, 247 s motorem 654 | |||
24 | Ukončit postup „Nastavení hladiny převodového oleje“ pomocí diagnostického přístroje a odpojit diagnostický přístroj. | ||
|
