Demontáž, montáž přepínacího ventilu nízkoteplotního okruhu

AR20.00-P-1050MRA

Demontáž, montáž přepínacího ventilu nízkoteplotního okruhu

28.08.2020

Motor

274 v typu 205, 253

s kódem ME05 (Varianta s hybridním pohonem 85 kW/-94 kW (včetně Plug-in))

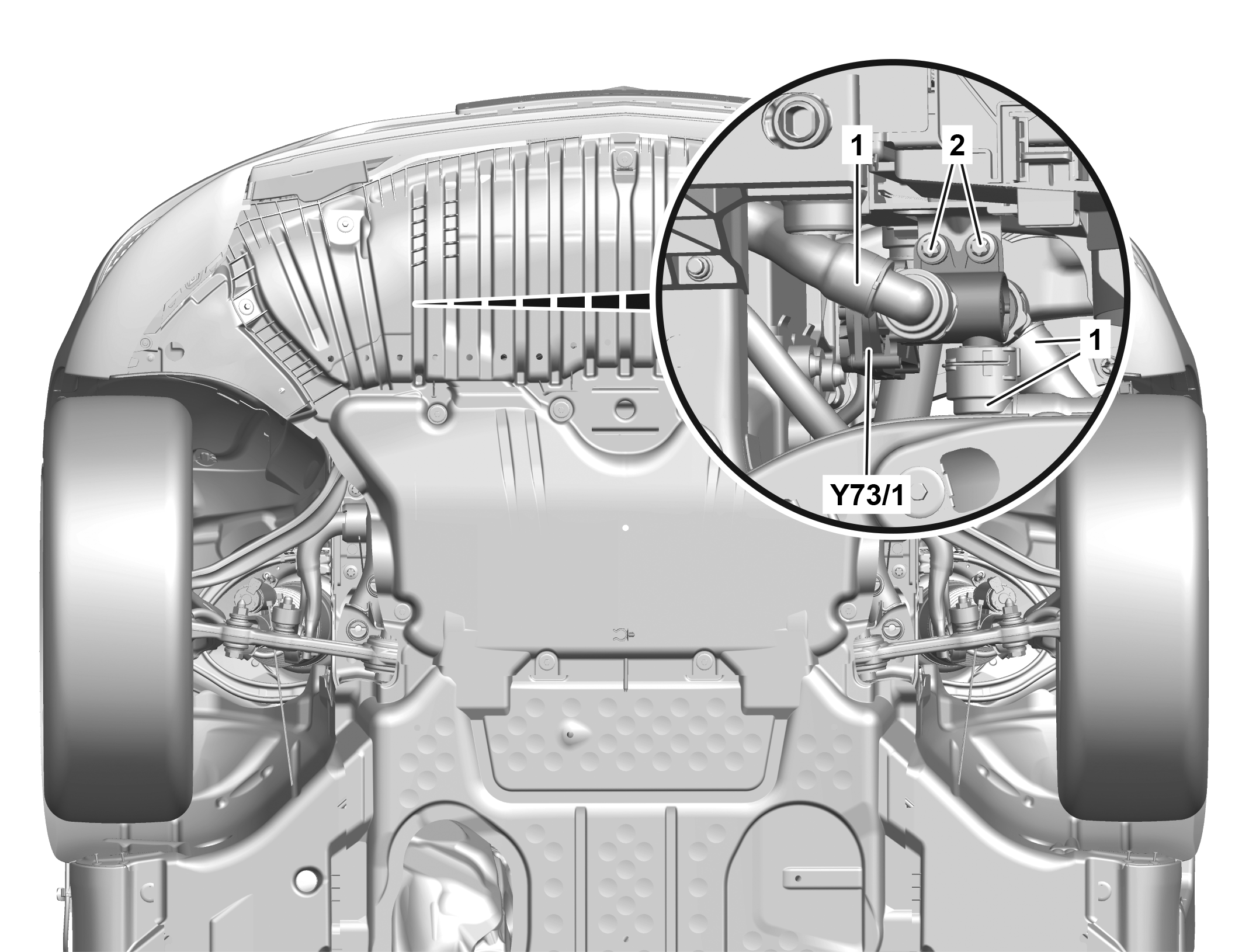

Znázorněno u typu 205

1

Vedení chladicí kapaliny

2

Šrouby

Y73/1

Přepínací ventil nízkoteplotního okruhu

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

 

Demontáž, montáž

1

Demontovat přední spodní obložení motorového prostoru.

AR61.20-P-1105LW

2

Vypustit chladicí kapalinu nízkoteplotního okruhu.

AR09.41-P-6834LW

3

Vyšroubovat šrouby (2).

4

Demontovat vedení chladicí kapaliny (1) z přepínacího ventilu nízkoteplotního okruhu (Y73/1) a uzavřít otvory vhodnými ochrannými kryty.

AR20.20-P-7441-01RQ

 Sada ochranných krytů

*001589019100

5

Demontovat přepínací ventil nízkoteplotního okruhu (Y73/1) až do zpřístupnění elektrického konektorového spoje.


Nenamáhat elektrická vedení tahem, nepřiskřípnout ani nelámat.
Přitom dojde k poškozením elektrických vedení, což může omezit jejich funkci.

6

Odblokovat a odpojit elektrický konektorový spoj u přepínacího ventilu nízkoteplotního okruhu (Y73/1).

7

Montáž se provádí v obráceném pořadí.
