Demontáž, montáž nádrže AdBlue

AR14.40-P-2014ECN

Demontáž, montáž nádrže AdBlue

28.06.2019

Motor

651 v typu 207

s kódem U77 (Čistění výfukových plynů vznětových motorů BLUETEC (SCR))

Odkazy na změny

13.07.2017

Připojení dílenského vybavení.

Pracovní krok 2

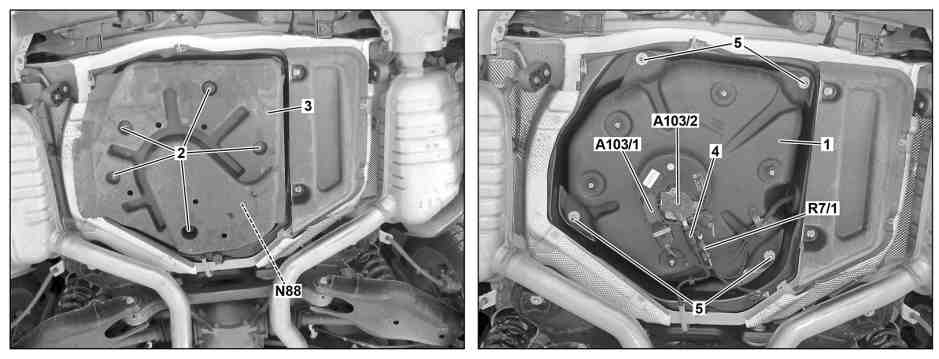

1

Nádrž AdBlue®

A103/1

Modul nádrže AdBlue®

2

Matice

A103/2

Podávací modul AdBlue®

3

Obložení

N88

Řídicí jednotka kontroly tlaku vzduchu v pneumatikách

4

Vedení AdBlue®

R7/1

Topný článek tlakového vedení AdBlue®

5

Matice

 Nebezpečí

Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku

Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla.

AS00.00-Z-0010-01A

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

 Varování

Nebezpečí popálení a opaření při práci na potrubích AdBlue a s nimi spojených součástech.Nebezpečí poranění kůže a očí při zacházení s AdBlue. Nebezpečí otravy při požití AdBlue

Plnit AdBlue pouze do vhodných nádob. Teprve po poklesu tlaku zahájit práce na systému dodatečné úpravy výfukových plynů.

AS14.40-Z-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Upozornění k použití, vlastnostem a manipulaci s AdBlue

AH14.40-N-0001-01A

 

Demontáž, montáž

1.1

Otočit obložení nahoru a zafixovat

Typ 207.3 s motorem 651
s kódem U77 (Čistění výfukových plynů vznětových motorů BLUETEC (SCR))

1.2

Vyjmout obložení prohlubně pro rezervní kolo

Typ 207.4 s motorem 651
s kódem U77 (Čistění výfukových plynů vznětových motorů BLUETEC (SCR))

2

Vyprázdnit nádrž AdBlue® (1)



000 588 07 82 00 Plnicí zařízení

WS14.00-P-0014B



000 588 01 71 00 Odsávací čerpadlo

WS14.00-P-0013B



000 588 06 98 00 Kryt

WS98.00-P-0013B

AR14.40-P-2014-02ECM

 Nádrž AdBlue®

*BF14.40-P-1001-01A

3

Nadzvednout vozidlo pomocí dílenského zvedáku

4

Odšroubovat matice (2)

5

Mírně spustit obložení (3) a odblokovat a odpojit elektrický konektorový spoj u řídicí jednotky kontroly tlaku vzduchu v pneumatikách (N88)

Motor 651 v typu 207
s kódem 475 (Kontrola tlaku v pneumatikách)
s kódem U77 (Čistění výfukových plynů vznětových motorů BLUETEC (SCR))

6

Sejmout obložení (3)

7

Odblokovat a odpojit elektrické konektorové spoje u podávacího modulu AdBlue® (A103/2) a modulu nádrže AdBlue® (A103/1)

8

Odblokovat a odpojit elektrický konektorový spoj u topného článku tlakového vedení AdBlue® (R7/1)

9

Uvolnit elektrický kabelový svazek z nádrže AdBlue® (1) a odložit stranou

10

Odblokovat vedení AdBlue® (4), vycvaknout z držáku a stáhnout z hrdla u podávacího modulu AdBlue® (A103/2)


Uzavřít odkryté přípojky vhodnými uzavíracími zátkami resp. ochrannými kryty. Do systému čistění výfukových plynů se nesmí dostat žádné nečistoty.
V opačném případě dojde k poškozením, resp. k funkčním poruchám.

 Sada ochranných krytů

*001589019100

 Sada uzavíracích zátek

*129589009100

11

Odšroubovat matice (5) a demontovat nádrž AdBlue® (1)

 Nutná asistence druhé osoby.

12

Montáž se provádí v obráceném pořadí

 Plnicí množství aditiva k čistění výfukových plynů vznětového motoru BlueTEC (SCR)

Číslo

Název

Typ 207.3 s motorem 642, 651
s kódem U77 (Čistění výfukových plynů vznětových motorů BLUETEC (SCR))

Typ 207.4 s motorem 642, 651
s kódem U77 (Čistění výfukových plynů vznětových motorů BLUETEC (SCR))

BF14.40-P-1001-01A

Nádrž AdBlue®

Plnicí množství při prvním plnění

Liter

29,2

26

Plnicí množství při servisním plnění

Liter

28,2

25,5
