Demontáž, montáž vysokotlakého potrubí systému dodatečné úpravy výfukových plynů

AR14.40-P-2001LFD

Demontáž, montáž vysokotlakého potrubí systému dodatečné úpravy výfukových plynů

28.06.2019

Motor

642 v typu 222

s kódem U77 (Čistění výfukových plynů vznětových motorů BLUETEC (SCR))

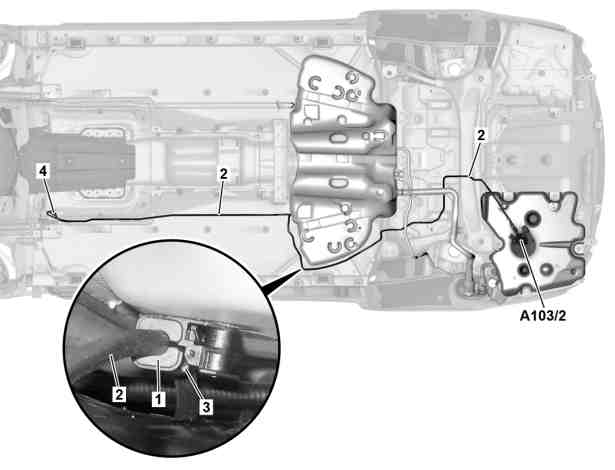

1

Upevňovací svorky

2

Potrubí AdBlue®

3

Otevírací nálitek

4

Přípojka

A103/2

Podávací modul AdBlue®

 Varování

Nebezpečí popálení a opaření při práci na potrubích AdBlue a s nimi spojených součástech.Nebezpečí poranění kůže a očí při zacházení s AdBlue. Nebezpečí otravy při požití AdBlue

Plnit AdBlue pouze do vhodných nádob. Teprve po poklesu tlaku zahájit práce na systému dodatečné úpravy výfukových plynů.

AS14.40-Z-0001-01A

Upozornění k použití, vlastnostem a manipulaci s AdBlue

AH14.40-N-0001-01A

 

Demontáž, montáž

1

Demontovat pravé obložení podlahy

AR61.30-P-1001LF

2

Demontovat pravé zadní kompletní kolo

AR40.10-P-1102A

3

Vyprázdnit nádrž AdBlue®

AR14.40-P-2014-02LF



000 588 01 71 00 Odsávací čerpadlo

WS14.00-P-0013B

 Nádrž AdBlue®

*BF14.40-P-1001-01A

4

Odpojit potrubí AdBlue® (2) z podávacího modulu AdBlue® (A103/2)

AR14.40-P-2021LF


Ihned uzavřít otvory, do systému čistění výfukových plynů se nesmí dostat žádné nečistoty.
V opačném případě dojde k poškozením, resp. k funkčním poruchám.

5

Otevřít přidržovací spony (1) a sejmout potrubí AdBlue® (2)

 Potrubí AdBlue® (2) je upevněno u spodku vozidla přidržovacími sponami (1).

 V případě potřeby uvolnit pravý plech tepelné ochrany mezi dávkovacím ventilem AdBlue® a spodkem vozidla až do zpřístupnění přidržovacích spon (1) potrubí AdBlue® (2).

 Nacvaknout přidržovací spony (1) ze spodní strany. Za tím účelem stisknout otevírací nálitek (3).

6

Odmontovat potrubí AdBlue® (2) z přípojky (4) dávkovacího ventilu AdBlue®

Motor 642.861 v typu 222
s kódem U77 (Čistění výfukových plynů vznětových motorů BLUETEC (SCR))

AR14.40-P-2000LF


Ihned uzavřít otvory, do systému čistění výfukových plynů se nesmí dostat žádné nečistoty.
V opačném případě dojde k poškozením, resp. k funkčním poruchám.

7

Vyjmout potrubí AdBlue® (2)

 Dbát na správné uložení potrubí AdBlue® (2).

8

Montáž se provádí v obráceném pořadí

 Plnicí množství aditiva k čistění výfukových plynů vznětového motoru BlueTEC (SCR)

Číslo

Název

Typ 222 s motorem 642

BF14.40-P-1001-01A

Nádrž AdBlue®

Plnicí množství při prvním plnění

Liter

26

Plnicí množství při servisním plnění

Liter

25,5

List

BB00.40-P-0352-01A
