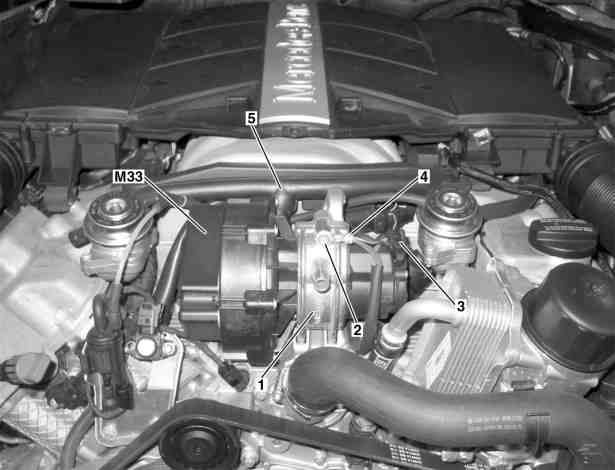

P14.30-2150-06
1 Držák
2 Šroub
3 Elektrický konektorový spoj
4 Ukostřovací kabel
5 Vzduchová hadice
M33 Elektrické vzduchové čerpadlo
| Demontáž, montáž | ||
Nebezpečí! | Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna | Při přemisťování dílů se nesmí nacházet žádné části těla nebo končetiny v oblasti přemisťování. | |
1 | Otevřít kapotu motoru | ||
2 | Demontovat kryt motoru | ||
3 | Demontovat držák (1) elektrického vzduchového čerpadla (M33), k tomu vyšroubovat šroub (2) | Montáž: Dbát na správnou polohu kontaktů ukostřovacího kabelu (4). | |
| |||
4 | Odpojit vzduchovou hadici (5) od elektrického vzduchového čerpadla (M33) | ||
5 | Odpojit elektrický konektorový spoj (3) na elektrickém vzduchovém čerpadle (M33) | ||
6 | Vyjmout elektrické vzduchové čerpadlo (M33) | ||
7 | Montáž se provádí v obráceném pořadí | ||
Nebezpečí! | Nebezpečí úrazu při samovolném najetí vozu při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vůz proti samovolnému rozjetí. | |
8 | Provést zkušební běh motoru a zkontrolovat sací systém na těsnost | Při netěsnosti zjistit a odstranit příčinu, v opačném případě to může vést k chybné funkci motoru. |
Vzduchové čerpadlo
Odkazované dokumenty
- ar0110p2405rt Demontáž, montáž krytu motoru
- ar0110p2405rtb Demontáž, montáž krytu motoru
- ar8840p1000rt
- as0000z000501a Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru
- as0000z001101a Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna
