Demontáž, montáž vzduchového odpojovacího ventilu

Typ ar · téma 14.30 · verze 0100 · 2008-02-28

Platí pro: MOTOR 272, 273 v TYPU 230

Zařazení

Funkční skupina 1 Motor › 14 Sběrné výfukové potrubí, motorová brzda, zařízení pro snížení obsahu škodlivin ve výfukových plynech › 14.30 Vhánění přídavného vzduchu — Řada 230

EinPAS 15 Motor › 15.40 Výfuková soustava/dodatečná úprava výfukových plynů › 15.40.13 Potrubí/hadice/ventil — Řada 230

Platí také pro motory/převodovky: 272 ***, 273 ***

AR14.30-P-7200RX

Demontáž, montáž vzduchového odpojovacího ventilu

9.1.06

MOTOR 272, 273 v TYPU 230

Demontáž, montáž vzduchového odpojovacího ventilu

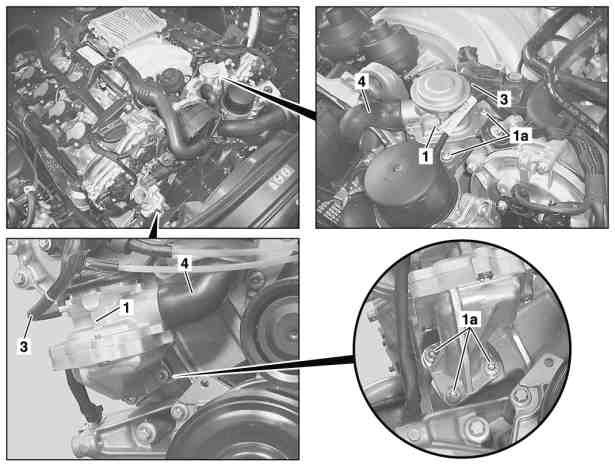

P14.30-2149-06

1 Vzduchový odpojovací ventil

1a Šrouby

3 Pneumatické vedení

4 Vzduchová hadice

Demontáž, montáž

1

Otočit klíčem v zámku zapalování do polohy "0"

Vozidla s Keyless Go, kód 889: Opakovaně stisknout spouštěcí a vypínací tlačítko Keyless-Go, dokud se zapalování nevypne.

Odstranit vysílací kartu Keyless-Go nebo klíč s dálkovým ovladačem z vozidla a uschovat mimo dosah vysílače (minimálně

2 m).

2

Demontovat přední kryt motoru

Viz:

Demontáž, montáž pláště vzduchového filtru

AR09.10-P-1150RX

3.1

Demontovat plášť vzduchového filtru

Při demontáži vzduchového odpojovacího ventilu (1) u levé hlavy válců

AR09.10-P-1150RX

4

Stáhnout pneumatické vedení (3) a vzduchovou hadici (4) od vzduchového odpojovacího ventilu (1)

5

Vyšroubovat šrouby (1a) a vyjmout vzduchový odpojovací ventil (1)

*BA14.30-P-1003-02A

*BA14.30-P-1004-02A

Montáž: Vyměnit těsnění.

6

Montáž se provádí v obráceném pořadí

Vzduchový odpojovací ventil

Číslo

Název

Motor
272

Motor
273

BA14.30-P-1003-02A

Šroub vzduchového odpojovacího ventilu vpravo u hlavy válců

Nm

14

14

BA14.30-P-1004-02A

Šroub vložené příruby vzduchového odpojovacího ventilu vlevo u hlavy válců

Nm

14

14
