Demontáž, montáž potrubního vedení pro systém sekundárního vzduchu

AR14.30-P-7150EVO

Demontáž, montáž potrubního vedení pro systém sekundárního vzduchu

22.11.12

MOTOR

271.8 v TYPU 172, 204, 207, 212

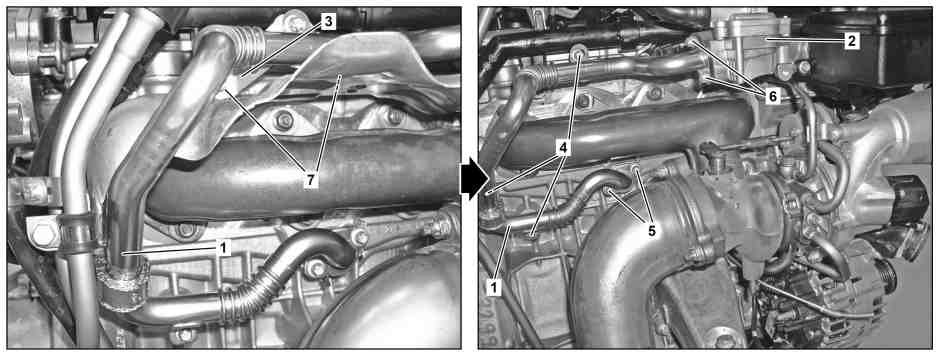

1

Potrubní vedení systému sekundárního vzduchu

4

Šrouby

7

Šrouby

2

Kombinovaný ventil

5

Šrouby

3

Držák

6

Šrouby

 

Demontáž, montáž

1

Vyšroubovat šrouby (4) potrubního vedení (1)

 Šroub vedení vzduchu na klikové skříni/držáku vodicí trubky měrky oleje/držáku a můstku předstihu vytápění

BA14.30-P-1010-02A

2

Vyšroubovat šrouby (5) z bloku válců

 Šroub vedení vzduchu na klikové skříni/držáku vodicí trubky měrky oleje/držáku a můstku předstihu vytápění

BA14.30-P-1010-02A

3

Vyšroubovat šrouby (6) z kombinovaného ventilu (2)

 Šroub vedení vzduchu na výfukovém kombinovaném ventilu

BA14.30-P-1008-02A

4

Vyjmout potrubní vedení (1) směrem nahoru

 Montáž: Vyměnit těsnění.

5

Vyšroubovat šrouby (7) z hlavy válců a vyjmout držák (3)

 V případě potřeby

 Šroub vedení vzduchu na klikové skříni/držáku vodicí trubky měrky oleje/držáku a můstku předstihu vytápění

BA14.30-P-1010-02A

6

Montáž se provádí v obráceném pořadí

 Vzduchový odpojovací ventil

Číslo

Název

MOTOR 271.8

BA14.30-P-1010-02A

Šroub vedení vzduchu na klikové skříni/držáku vodicí trubky měrky oleje/držáku a můstku předstihu vytápění

Nm

9

 Vzduchový odpojovací ventil

Číslo

Název

MOTOR 271.8

BA14.30-P-1008-02A

Šroub vedení vzduchu na výfukovém kombinovaném ventilu

Nm

9
