Demontáž, montáž ventilu nízkotlaké recirkulace výfukových plynů

AR14.20-P-7683OID

Demontáž, montáž ventilu nízkotlaké recirkulace výfukových plynů

08.11.2019

Motor

656 v typu 167

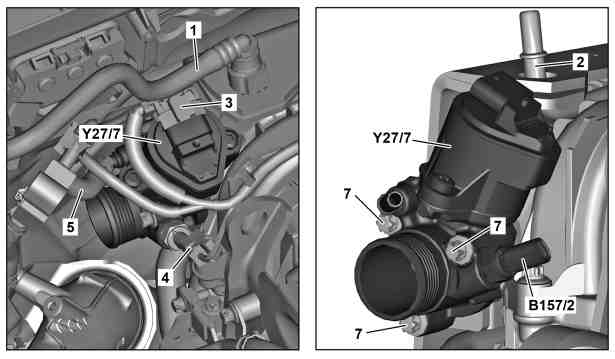

1

Vedení podtlaku

2

Vedení podtlaku

3

Elektrický konektorový spoj

4

Elektrický konektorový spoj

5

Hadice

7

Šroub

B157/2

Snímač teploty nízkotlaké recirkulace výfukových plynů

Y27/7

Nastavovací člen nízkotlaké recirkulace výfukových plynů

 Varování

Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otravy při kontaktu kůže s pevnými složkami výfukových plynů.

Používat ochranný oděv a ochranné brýle. Používat odsávání. Zamezit přístupu osob do nebezpečné oblasti.

AS49.00-Z-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

 

Demontáž, montáž

1

Demontovat vedení nasávaného vzduchu před výfukovým turbodmychadlem.

AR09.40-P-0500OID

 Montáž: Namontovat horní kryt motoru až po kontrole těsnosti.

2

Demontovat vedení podtlaku (1) z vedení podtlaku (2).

3

Odblokovat a odpojit elektrické konektorové spoje (3, 4).

4

Demontovat hadici (5) z nastavovacího členu nízkotlaké recirkulace výfukových plynů (Y27/7).

 Montáž: Vyměnit sponu.

 Kleště na nacvakávací svorky

*171589003700

5

Uzavřít přípojky vhodnými uzavíracími zátkami.

 Sada uzavíracích zátek

*129589009100

6

Vyšroubovat šrouby (7) a vyjmout nastavovací člen nízkotlaké recirkulace výfukových plynů (Y27/7).

 Montáž: Vyměnit těsnění.

 Šroub ventilu recirkulace výfukových plynů u chladiče nízkotlaké recirkulace výfukových plynů

*BA14.20-P-1004-01R

7

Uzavřít přípojky ochrannými kryty.

 Sada ochranných krytů

*001589009100

 Sada ochranných krytů

*001589019100

8

Vyšroubovat snímač teploty nízkotlaké recirkulace výfukových plynů (B157/2).

Při výměně nastavovacího členu nízkotlaké recirkulace výfukových plynů (Y27/7).

 Montáž: Vyměnit snímač teploty nízkotlaké recirkulace výfukových plynů (B157/2).

 Snímač teploty u ventilu nízkotlaké recirkulace výfukových plynů

*BA07.04-P-1013-02A

9

Montáž se provádí v obráceném pořadí.

10

Načíst a vymazat chybovou paměť.



AD00.00-P-2000-06ME

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

11

Provést zkušební běh motoru a zkontrolovat funkci a těsnost motoru.

12

Namontovat horní kryt motoru.

AR01.10-P-2405OID

 Senzory

Číslo

Název

Motor 656

BA07.04-P-1013-02A

Snímač teploty u ventilu nízkotlaké recirkulace výfukových plynů

Nm

20

 Zpětné vedení výfukových plynů

Číslo

Název

Motor 656

BA14.20-P-1004-01R

Šroub ventilu recirkulace výfukových plynů u chladiče nízkotlaké recirkulace výfukových plynů

Nm

8
