AR14.20-P-7662RT | Demontáž, montáž ventilu zpětného vedení výfukových plynů | 14.4.05 |
MOTOR 113.971 v TYPU 251.075 /175

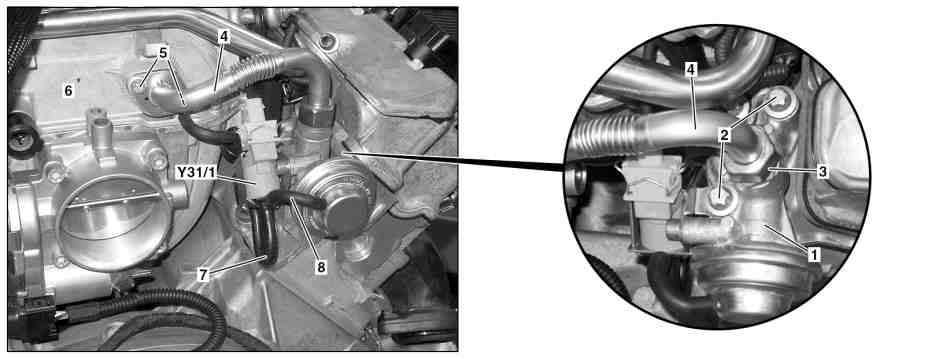

P14.20-2183-08
1 Ventil zpětného vedení výfukových plynů
2 Šrouby
3 Převlečná matice
4 Vedení recirkulace výfukových plynů
8 Vedení podtlaku od tlakového převodníku zpětného vedení výfukových plynů (ARF) k ventilu zpětného vedení výfukových plynů
Y31/1 Tlakový převodník ARF
5 Šrouby
6 Sací potrubí
7 Vedení podtlaku od sacího potrubí k tlakovému převodníku zpětného vedení výfukových plynů (ARF)
| Demontáž, montáž | ||
Nebezpečí! | Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty | Použít ochranné rukavice, ochranný oděv, příp. ochranné brýle. | |
Nebezpečí! | Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna | Při pohybu součástí se nesmí nacházet žádné části těla nebo končetiny v oblasti pohybů. | |
1 | Otevřít kapotu motoru | ||
2 | Demontovat plášť vzduchového filtru | ||
3 | Demontovat snímač hmotnosti vzduchu na principu vyhřívané tenké vrstvy s potrubím nasávaného vzduchu | ||
4 | Sešroubovat převlečnou matici (3) z ventilu zpětného vedení výfukových plynů (1) | Přidržovat připojovací tvarovku při uvolňování. | |
| |||
5 | Vyšroubovat šrouby (5) od vedení recirkulace spalin (4) u sacího potrubí (6) | | |
6 | Demontovat vedení recirkulace výfukových plynů (4) | Montáž: Vyměnit těsnění. | |
7 | Odpojit elektrický konektorový spoj od tlakového převodníku ARF (Y31/1) | ||
8 | Odpojit vedení podtlaku od sacího potrubí k tlakovému převodníku zpětného vedení výfukových plynů (ARF) (7) | ||
9 | Vyšroubovat šrouby (2) od ventilu zpětného vedení výfukových plynů (1) u hlavy válců | | |
10 | Demontovat ventil zpětného vedení výfukových plynů (1) | Montáž: Vyměnit těsnění. | |
11 | Montáž se provádí v obráceném pořadí | ||
| Kontrola | ||
Nebezpečí! | Nebezpečí úrazu při samovolném rozjetí vozu při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vůz proti samovolnému rozjetí. | |
12 | Provést zkušební chod motoru |
Recirkulace spalin
Číslo | Název | Motor | |
BA14.20-P-1001-01B | Šroub ventilu zpětného vedení výfukových plynů u hlavy válců | Nm | 20 |
BA14.20-P-1002-01B | Převlečná matice vedení recirkulace výfukových plynů u ventilu zpětného vedení výfukových plynů | Nm | 40 |
BA14.20-P-1003-01B | Šroub vedení recirkulace spalin u sacího potrubí | Nm | 9 |
Odkazované dokumenty
- ar0707p1454rt Demontáž a montáž snímače hmotnosti vzduchu na principu vyhřívané tenké vrstvy s potrubím nasávaného vzduchu
- ar0910p1150rt Demontáž, montáž skříně vzduchového filtru
- ar0910p1150rtb Demontáž, montáž pláště vzduchového filtru
- ar0910p1150rtc Demontáž, montáž pláště vzduchového filtru
- ar8840p1000rt
- as0000z000201a Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty
- as0000z000501a Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru
- as0000z001101a Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna
