AR14.20-P-7661CD

Demontáž, montáž obtokové klapky recirkulace výfukových plynů

7.10.11

MOTOR 642.8

P13.20-2065-11

1 Ochranná deska

2 Šrouby

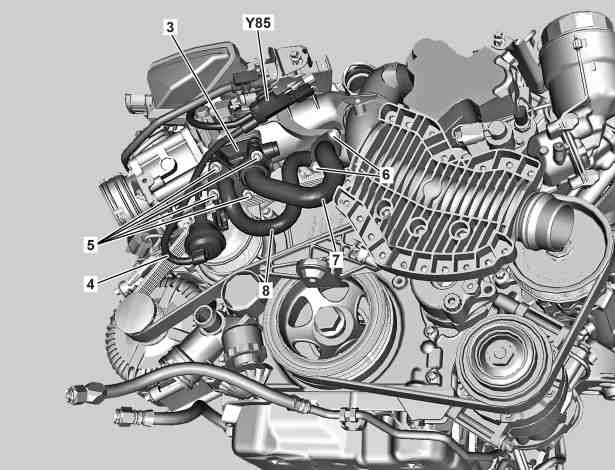

P14.20-2285-06

Motor 642 v typu 221

3 Obtoková klapka recirkulace výfukových plynů

4 Hadice podtlaku

5 Šrouby

6 Šrouby

7 Potrubí recirkulace výfukových plynů

8 Potrubí recirkulace výfukových plynů

Y85 Přepínací ventil obtokové klapky AGR-chladiče

 	Demontáž, montáž
1	Demontovat kryt motoru	Typ 164	AR01.10-P-2405GZB
		Typ 221	AR01.10-P-2405SXI
		Typ 251	AR01.10-P-2405RTB
		Typ 166, 204, 207, 212, 218
2	Uvolnit potrubí aktivní polohové stabilizace u ochranné desky (1)	Typ 166 s kódem (468) ACTIVE CURVE SYSTEM
		 Ochranná deska (1) je namontována před řemenovým pohonem.
3	Demontovat ochrannou desku (1)	Když je vestavěno
		 Vyšroubovat šrouby (2) a ochrannou desku (1) sejmout nahoru
4	Demontovat jednotku ventilátoru	Typ 204, 207, 212, 218
		Typ 204, 207	AR20.40-P-5050CW
		Typ 212, 218	AR20.40-P-5050EW
5	Rozpojit hadici podtlaku (4)
6	Vyvěsit přepínací ventil obtokové klapky chladiče AGR (Y85) z držáku
7	Vyšroubovat šrouby (5, 6) a sejmout obtokovou klapku (3) s výfukovým potrubím (7, 8)	 Montáž: Vyměnit těsnění.
		 Šroub potrubí recirkulace výfukových plynů na přepínací klapce	*BA14.20-P-1007-01G
		 Šroub potrubí recirkulace výfukových plynů na výměníku tepla	*BA14.20-P-1012-01G
8	Montáž se provádí v obráceném pořadí

 Recirkulace výfukových plynů

Číslo	Název		Motor 642.82/83/85/86/87/ 886/9


BA14.20-P-1007-01G	Šroub potrubí recirkulace výfukových plynů na přepínací klapce	Nm	10
BA14.20-P-1012-01G	Šroub potrubí recirkulace výfukových plynů na výměníku tepla	Nm	10
