Demontáž, montáž přepínacího ventilu recirkulace výfukových plynů

Typ ar · téma 14.20 · verze 0101 · 2015-09-05

Platí pro: Motor 651 v typu 205, 253

Zařazení

Funkční skupina 1 Motor › 14 Sběrné výfukové potrubí, motorová brzda, zařízení pro snížení obsahu škodlivin ve výfukových plynech › 14.20 Zpětné vedení výfukových plynů — Řada 205 · Řada 253 · Řada 651

EinPAS 15 Motor › 15.40 Výfuková soustava/dodatečná úprava výfukových plynů › 15.40.13 Potrubí/hadice/ventil — Řada 205 · Řada 253 · Řada 651

AR14.20-P-7660OLD

Demontáž, montáž přepínacího ventilu recirkulace výfukových plynů

2.9.15

Motor

651 v typu 205, 253

Demontáž, montáž přepínacího ventilu recirkulace výfukových plynů

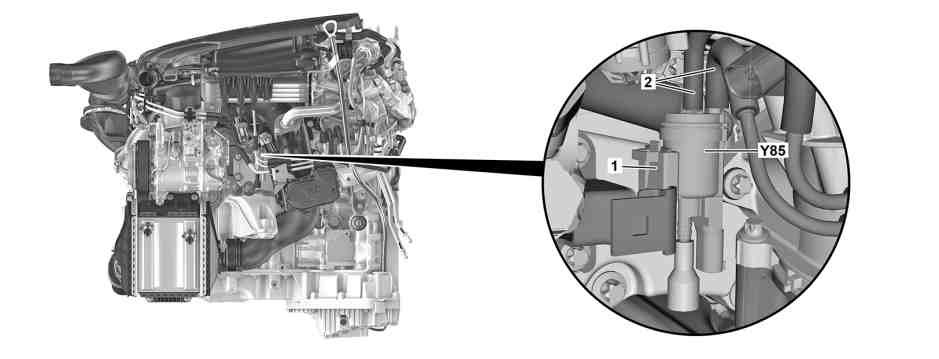

P14.20-2373-08

1

Přidržovací spona

Y85

Obtokový přepínací ventil chladiče recirkulace výfukových plynů

2

Hadice podtlaku

Demontáž, montáž

1

Demontovat kryt motoru

Montáž: Dbát na správné usazení krytu motoru.

2

Demontovat chladič recirkulace výfukových plynů a s připojeným vedením chladicí kapaliny odložit stranou

AR14.20-P-7665OLD

3

Odblokovat a demontovat přepínací ventil obtoku chladiče recirkulace výfukových plynů (Y85) u přidržovací spony (1) a demontovat z držáku

4

Odpojit elektrický konektorový spoj u obtokového přepínacího ventilu chladiče recirkulace výfukových plynů (Y85)

5

Stáhnout podtlakové hadice (2)

6

Demontovat přepínací ventil obtoku chladiče recirkulace výfukových plynů (Y85)

7

Montáž se provádí v obráceném pořadí
