AR14.20-P-7660CD | Demontáž, montáž přepínacího ventilu recirkulace výfukových plynů | 23.4.12 |
MOTOR 651 v TYPU 166, 172, 204, 207, 212, 218, 221

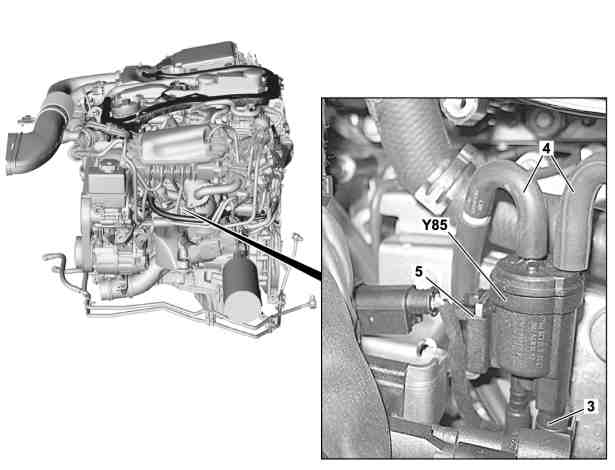

P14.20-2262-06
Znázorněno u typu 204.0
3 Elektrický konektorový spoj
4 Hadice podtlaku
5 Přidržovací spona
Y85 Přepínací ventil obtoku chladiče recirkulace výfukových plynů
P14.20-2323-06
Znázorněno u typu 166.0
1 Šroub
2 Držák
3 Elektrický konektorový spoj
4 Hadice podtlaku
5 Přidržovací spona
Y85 Přepínací ventil obtoku chladiče recirkulace výfukových plynů
| Demontáž, montáž | ||
1 | Demontovat kryt motoru | ||
2 | Demontovat chladič recirkulace výfukových plynů | Odložit s připojenými vedeními chladicí kapaliny stranou a zafixovat | |
3 | Vyšroubovat šroub (1) a sejmout držák (2) | Typ 166 Sejmout držák (2) kompletně s přepínacím ventilem obtoku chladiče recirkulace výfukových plynů (Y85). | |
4 | Odpojit elektrický konektorový spoj (3) u přepínacího ventilu obtoku recirkulace výfukových plynů (Y85) | ||
5 | Stáhnout hadice podtlaku (4) | ||
6 | Odblokovat a odpojit přepínací ventil obtoku chladiče recirkulace výfukových plynů (Y85) u přidržovací spony (5) | ||
7 | Montáž se provádí v obráceném pořadí |
Odkazované dokumenty
- ar1420p7665cd Demontáž, montáž chladiče recirkulace výfukových plynů
