Demontáž, montáž snímače rozdílového tlaku recirkulace výfukových plynů (AGR)

AR14.20-P-2000MRD

Demontáž, montáž snímače rozdílového tlaku recirkulace výfukových plynů (AGR)

13.03.2018

Motor

274.9 v typu 213

s kódem 920 (Přímé vstřikování benzínu s vrstveným vstřikováním)

Motor

274.9 v typu 238

s kódem 920 (Přímé vstřikování benzínu s vrstveným vstřikováním)

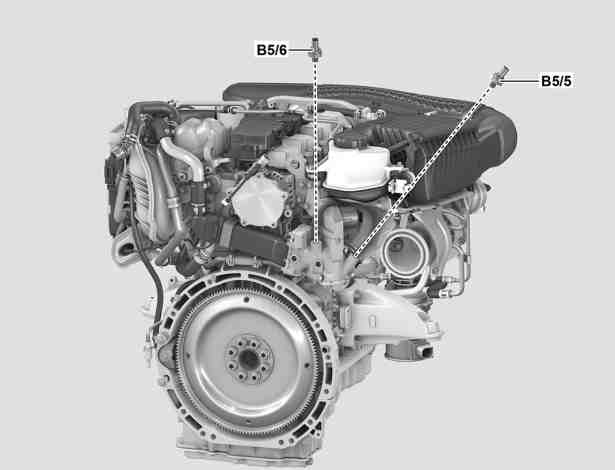

Znázorněno u typu 213.042

B5/5

Snímač tlaku 1 recirkulace výfukových plynů

B5/6

Snímač tlaku 2 recirkulace výfukových plynů

 Varování

Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otravy při kontaktu kůže s pevnými složkami výfukových plynů.

Používat ochranný oděv a ochranné brýle. Používat odsávání. Zamezit přístupu osob do nebezpečné oblasti.

AS49.00-Z-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

 

Demontáž, montáž

1

Demontovat horní kryt motoru

 Montáž: Namontovat horní kryt motoru až po zkoušce těsnosti.

2

Odblokovat a odpojit elektrický konektorový spoj příslušného snímače tlaku 1 recirkulace výfukových plynů (B5/5), resp. snímače tlaku 2 recirkulace výfukových plynů (B5/6)

3

Vyšroubovat snímač tlaku 1 recirkulace výfukových plynů (B5/5), resp. snímač tlaku 2 recirkulace výfukových plynů (B5/6) z ventilu recirkulace výfukových plynů (Y27/1)

 Snímač u ventilu recirkulace výfukových plynů

*BA14.20-P-1008-01O

4

Montáž se provádí v obráceném pořadí

5

Načíst a vymazat chybovou paměť



Motor 274.9 v typu 238
s kódem 920 (Přímé vstřikování benzínu s vrstveným vstřikováním)

AD00.00-P-2000-06LWO



Motor 274.9 v typu 213
s kódem 920 (Přímé vstřikování benzínu s vrstveným vstřikováním)

AD00.00-P-2000-04B

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

6

Provést zkušební běh motoru a zkontrolovat funkci a těsnost motoru

7

Namontovat horní kryt motoru

 Zpětné vedení výfukových plynů

Číslo

Název

Motor 274

BA14.20-P-1008-01O

Snímač u ventilu recirkulace výfukových plynů

Nm

25
