Demontáž, montáž lambda sondy

25.1.12

MOTOR 112.922 v TYPU 220.063

MOTOR 112.944 v TYPU 220.065 /165

MOTOR 113.941 v TYP 220.070 /170

MOTOR 113.960 v TYPU 215.375, 220.075 /175 /875

MOTOR 113.991 v TYPU 215.374, 220.074 /174

MOTOR 112.972 v TYPU 220.067 /167

MOTOR 113.948 v TYPU 220.083 /183

MOTOR 113.966 v TYPU 220.084 /184

MOTOR 112.975 v TYPU 220.087 /187

Demontáž, montáž lambda sondy
Demontáž, montáž lambda sondy

P14.00-0282-01

G3/3 Sonda O2 vlevo, před katalyzátorem

G3/4 Sonda O2 vpravo, před katalyzátorem

P14.00-0281-01

Demontáž, montáž lambda sondy
Demontáž, montáž lambda sondy

P14.00-0279-01

G3/5 O2-Sonda vlevo za katalyzátorem

G3/6 Sonda O2 vpravo, za katalyzátorem

P14.00-0280-01

Demontáž, montáž lambda sondy

P14.00-0283-06

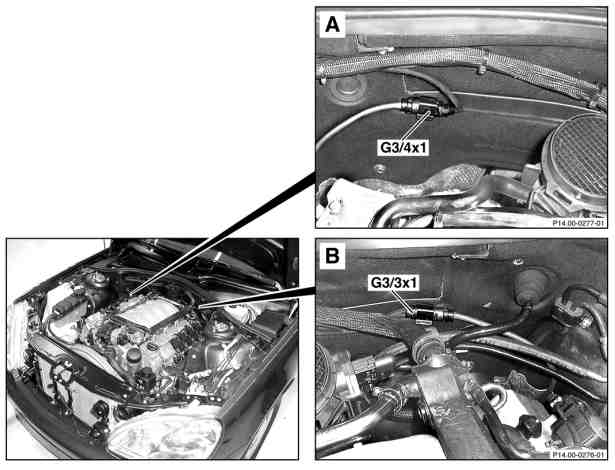

G3/4x1 Konektorový spoj O2 sondy vpravo před katalyzátorem

G3/3x1 Konektorový spoj O2 sondy vlevo před katalyzátorem

Demontáž, montáž lambda sondy

P14.00-0278-01

G3/5x1 Konektorový spoj O2 sondy vlevo za katalyzátorem

G3/6x1 Konektorový spoj O2 sondy vpravo za katalyzátorem

Odkazy na změny

10.11.04

Hodnota změněna z 55 Nm na 45 Nm

Hodnota v řadě 1001 u motoru 112.910/911/912/913/914/915/916/920/

921/922/923/940/941/942/943/944/945/

946/947/949/953/955/960/961/970/972/

973/975

*BA14.00-P-1001-01A

Obrázek - poz., atd.

Pracovní upozornění

Nebezpečí!

Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu ze zvedáku

Vyrovnat vozidlo mezi sloupy dílenského zvedáku a čtyři zvedací talíře umístit na zvedací body předepsané výrobcem vozu.

AS00.00-Z-0010-01A

Nadzvednout vůz

O2-sonda na výfukové trubce/sběrném výfukovém potrubí

*BA14.00-P-1001-01A

Očkový nástavec

*000589710300

G3/3

Sonda O2 vlevo, před katalyzátorem

Montáž: Závit na O2-sondě potřít tavnou mazací pastou.

*BR00.45-Z-1005-06A

G3/4

Sonda O2 vpravo, před katalyzátorem

Montáž: Závit na O2-sondě potřít tavnou mazací pastou.

*BR00.45-Z-1005-06A

G3/5

O2-sonda vlevo za katalyzátorem

Montáž: Závit na O2-sondě potřít tavnou mazací pastou.

*BR00.45-Z-1005-06A

G3/6

Sonda O2 vpravo, za katalyzátorem

Montáž: Závit na O2-sondě potřít tavnou mazací pastou.

*BR00.45-Z-1005-06A

G3/3x1

Konektorový spoj O2 sondy vlevo před katalyzátorem

G3/4x1

Konektorový spoj O2 sondy vpravo před katalyzátorem

G3/5x1

Konektorový spoj O2 sondy vlevo za katalyzátorem

G3/6x1

Konektorový spoj O2 sondy vpravo za katalyzátorem

Sonda O2

Číslo

Název

Motor 112.910/911/
912/913/914/
915/916/920/
921/922/923/
940/941/942/
943/944/945/
946/947/949/
953/955/960/
961/970/972/
973/975

Motor 113.940/941/
942/943/944/
948/960/961/
962/963/964/
965/966/967/
968/980/981/
982/984/986/
992/993/995

Motor 113.987/988/
990/991

BA14.00-P-1001-01A

Sonda O2 u výfukové trubky/sběrného výfukového potrubí

Nm

45

55

50

Demontáž, montáž lambda sondy

000 589 71 03 00

Očkový nástavec

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1005-06A

Tavná mazací pasta 1 kg, DBL 6879.20

A 000 989 76 51
