Demontáž, montáž snímače tlaku a teploty plnicího vzduchu před škrticí klapkou

AR09.41-P-2011MRO

Demontáž, montáž snímače tlaku a teploty plnicího vzduchu před škrticí klapkou

06.05.2020

Motor

264 v typu 463

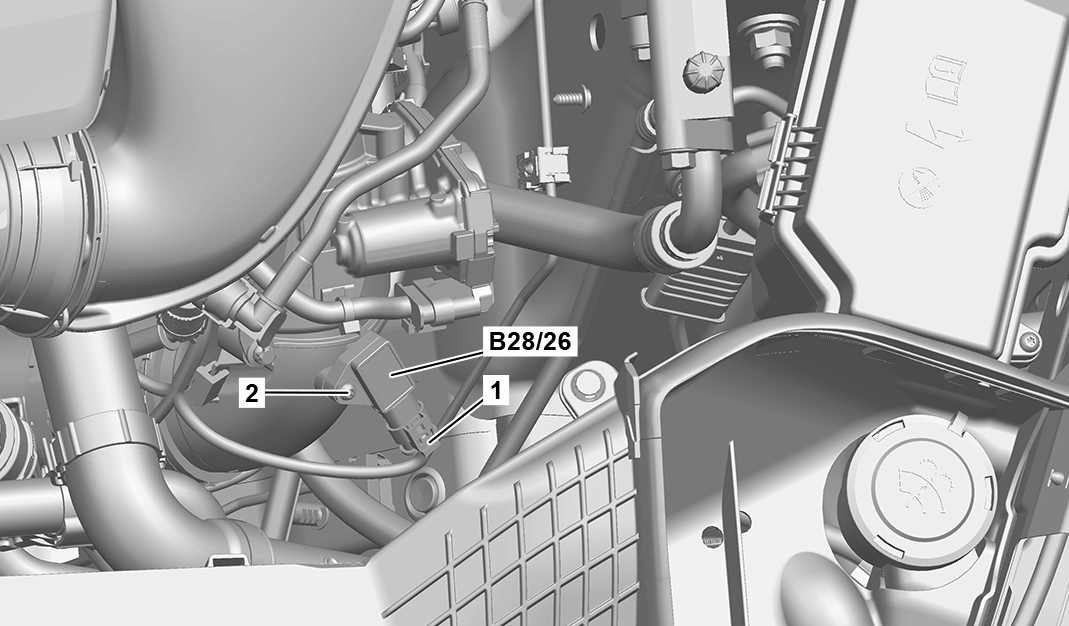

1

Elektrický konektorový spoj

2

Šroub

B28/26

Snímač tlaku a teploty před škrticí klapkou

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

 

Demontáž, montáž

1

Odblokovat a odpojit elektrický konektorový spoj (1).

2

Vyšroubovat šroub (2).

 Šroub snímače tlaku u vedení plnicího vzduchu

*BA09.20-P-1003-01H

3

Demontovat snímač tlaku a teploty před škrticí klapkou (B28/26) a uzavřít otvor vhodnou uzavírací zátkou.

 Montáž: Zkontrolovat, popř. vyměnit těsnicí kroužek a potřít lubrikačním prostředkem.

Lubrikační prostředek pro montáž pryžových dílů, 1 l

*BR00.45-Z-1010-06A

 Montážní nástroj

*000589936300

 Sada uzavíracích zátek

*129589009100

4

Montáž se provádí v obráceném pořadí.

Následné práce

5

Připojit diagnostický systém, načíst chybovou paměť a v případě potřeby vymazat.



Motor 264 v typu 463
od modelového roku 2020

AD00.00-P-2000-04B

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

 Varování

Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otravy při kontaktu kůže s pevnými složkami výfukových plynů.

Používat ochranný oděv a ochranné brýle. Používat odsávání. Zamezit přístupu osob do nebezpečné oblasti.

AS49.00-Z-0001-01A

6

Provést zkušební běh motoru, přitom zkontrolovat funkci a těsnost motoru.

 Sací potrubí

Číslo

Název

Motor 264

BA09.20-P-1003-01H

Šroub snímače tlaku u vedení plnicího vzduchu

Nm

4

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1010-06A

Lubrikační prostředek pro montáž pryžových dílů, 1 l

A 000 989 03 67
