Demontáž, montáž nastavovače škrticí klapky

AR09.41-D-1321SG

Demontáž, montáž nastavovače škrticí klapky

23.11.2017

Motor

642.896/898/993 v typu 906

Odkazy na změny

16.10.2014

Inicializace nastavovače škrticí klapky (M16/42 nebo M16/48), nově přijato.

Pracovní krok 8

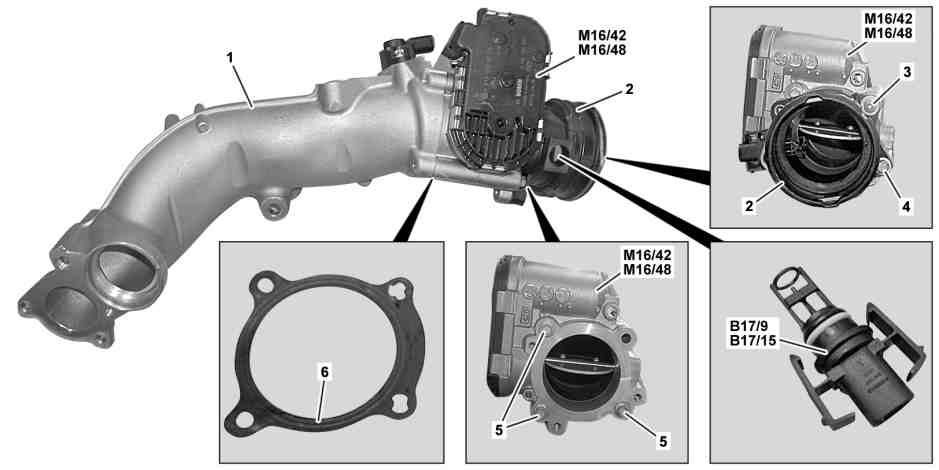

Znázorněno u motoru 642.896

1

Směšovací komora

5

Šrouby

M16/42

Nastavovač škrticí klapky (motor 642.9)

2

Hrdlo

6

Těsnění

M16/48

Nastavovač škrticí klapky (motor 642.8)

3

Šroub

B17/9

Snímač teploty plnicího vzduchu (motor 642.9)

4

Šroub

B17/15

Snímač teploty plnicího vzduchu (motor 642.8)

 

Demontáž, montáž

1

Demontovat směšovací komoru (1)

Motor 642.896/898 v typu 906

AR09.20-D-1320SG

Motor 642.993 v typu 906

AR09.20-D-1320S

2

Vyšroubovat šrouby (3, 4) a sejmout hrdlo (2)

 Montáž: Vyměnit těsnicí kroužek.

 Šroub hrdla u nastavovače škrticí klapky

*BA09.41-N-1007-01O

3

Vyšroubovat šrouby (5) a sejmout nastavovač škrticí klapky (M16/42 nebo M16/48)

 Montáž: Vyměnit těsnění (6).

 Šroub nastavovače škrticí klapky u směšovací komory

*BA09.41-N-1009-01O

4

Vytáhnout snímač teploty plnicího vzduchu (B17/9) nebo snímač teploty plnicího vzduchu (B17/15)

Pouze při výměně hrdla (2)



Očistit

5

Očistit těsnicí plochu u směšovací komory (1)

6

Očistit těsnicí plochy u hrdla (2) a u nastavovače škrticí klapky (M16 /42 nebo M16/48)

Pouze pokud není měněno hrdlo (2) a nastavovač škrticí klapky (M16 /42 nebo M16/48)

7

Montáž se provádí v obráceném pořadí

8

Připojit diagnostický systém, vymazat chybovou paměť a provést inicializaci nastavovače škrticí klapky (M16/42 nebo M16/48) pomocí diagnostického systému

Pouze v případě výměny nastavovače škrticí klapky (M16/42 nebo M16/48)



AD00.00-D-2000-04SD

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

9

Provést zkušební běh motoru a zkontrolovat těsnost přípojek v oblasti nastavovače škrticí klapky (M16 /42 nebo M1648)

 Potrubí plnicího vzduchu, chlazení plnicího vzduchu, směšovací komora

Číslo

Název

Motor 642

BA09.41-N-1007-01O

Šroub hrdla u nastavovače škrticí klapky

Nm

9

 Potrubí plnicího vzduchu, chlazení plnicího vzduchu, směšovací komora

Číslo

Název

Motor 642

BA09.41-N-1009-01O

Šroub nastavovače škrticí klapky u směšovací komory

Nm

5
