AR09.41-D-1321SD | Demontáž, montáž nastavovače škrticí klapky | 16.6.10 |
MOTOR 646.984 /985 /986 v TYPU 906

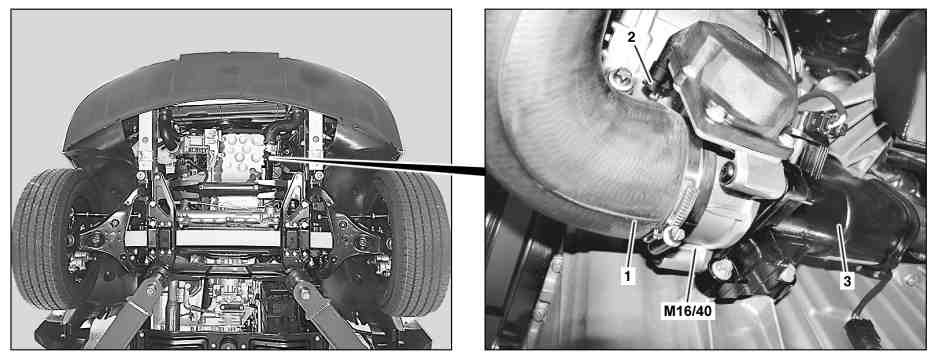

D09.41-1119-08
1 Hadice plnicího vzduchu
2 Elektrický konektorový spoj
M16/40 Nastavovač škrticí klapky
3 Potrubí plnicího vzduchu
| Demontáž, montáž | ||
1 | Nadzvednout, podepřít vozidlo | ||
2 | Demontovat hadici plnicího vzduchu (1) u nastavovače škrticí klapky (M16/40) | ||
3 | Odpojit elektrický konektorový spoj (2) | ||
4 | Demontovat nastavovač škrticí klapky (M16/40) u potrubí plnicího vzduchu (3) | Montáž: Zkontrolovat O-kroužek, popř. vyměnit. | |
| |||
5 | Montáž se provádí v obráceném pořadí | ||
6 | Zaškolit nastavovač škrticí klapky (M16/40) | Pouze po výměně nastavovače škrticí klapky (M16/40). | |
| Připojení STAR DIAGNOSIS, načtení chybové paměti |
Potrubí plnicího vzduchu/chlazení plnicího vzduchu
Odkazované dokumenty
- ad0000d200004sd
- ar0060d1000h Nadzvednout, podepřít vozidlo
