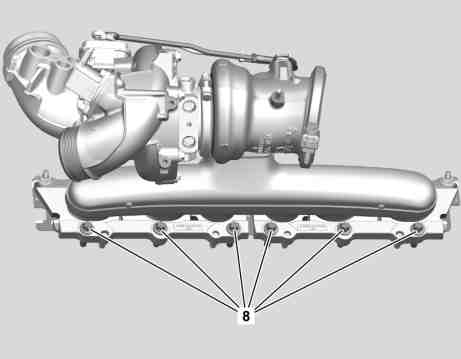

Schéma utahování výfukového turbodmychadla
Typ ar · téma 09.40 · verze 0300 · 2020-08-20
Platí pro: Motor 254.9, 256.9
Zařazení
Funkční skupina 1 Motor › 09 Sání vzduchu, plnění › 09.40 Turbodmychadlo
EinPAS 15 Motor › 15.30 Sání vzduchu/přeplňování › 15.30.51 Výfukové turbodmychadlo
Platí také pro motory/převodovky: 254 9**, 256 9**
AR09.40-P-6020-10MRT
| Schéma utahování výfukového turbodmychadla
|
|
|
24.06.2020
| Připojení pracovního kroku.
| Pracovní krok 3
|
|
Výfukové turbodmychadlo
|
Číslo
| Název
|
| Motor 254
|
BA09.40-P-1018-02MRT
| Matice děrované desky/výfukového turbodmychadla u hlavy válců
| Nm
| 23
|
Sběrné výfukové potrubí
|
Číslo
| Název
|
|
| Motor 256.9
|
BA14.10-P-1001-02MRT
| Matice sběrného výfukového potrubí (výfukového turbodmychadla) u hlavy válců
| 1. stupeň
| Nm
| 20
|
|
|
| 2. stupeň
| Nm
| 20
|
Sběrné výfukové potrubí
|
Číslo
| Název
|
| Motor 256.9
|
BA14.10-P-1002-02MRT
| Šroub svorkovnice sběrného výfukového potrubí (výfukového turbodmychadla) u hlavy válců
| Nm
| 20
|
1
| Utáhnout šrouby (8) upínacích lišt Motor 256.9 .
|
2
| Zavěsit výfukové turbodmychadlo do upínacích lišt a utáhnout matice (1-7) v číselném pořadí Motor 256.9 .
|
3
| Zavěsit výfukové turbodmychadlo do upínací lišty a utáhnout matice (1-5) v číselném pořadí Motor 254.9 .
|
