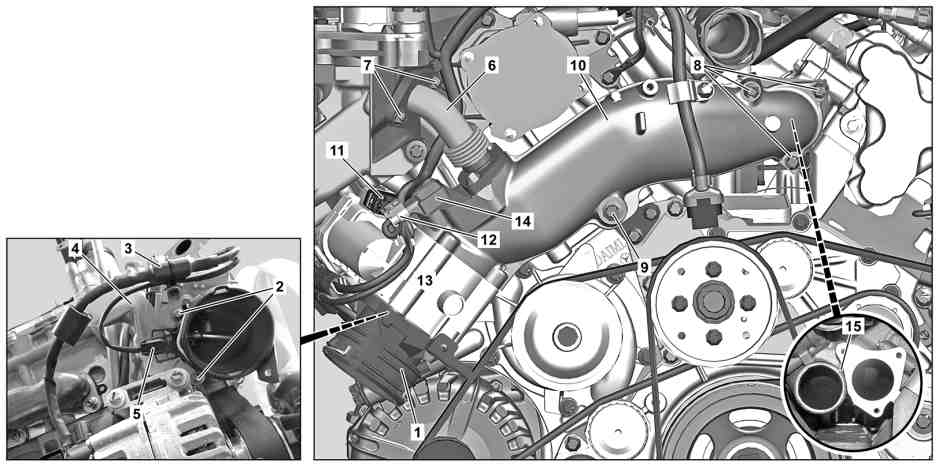

D09.20-1050-09
1 | Hrdlo | 6 | Zpětné vedení výfukových plynů | 11 | Elektrický konektorový spoj | ||
2 | Šrouby | 7 | Šrouby | 12 | Elektrický konektorový spoj | ||
3 | Elektrický kabelový svazek | 8 | Šrouby | 13 | Nastavovač škrticí klapky | ||
4 | Držák | 9 | Šroub | 14 | Snímač plnicího tlaku | ||
5 | Elektrický konektorový spoj | 10 | Směšovací komora | 15 | Těsnicí kroužek |
Nebezpečí | Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku | Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla. | |
Varování | Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otravy při kontaktu kůže s pevnými složkami výfukových plynů. | Používat ochranný oděv a ochranné brýle. Používat odsávání. Zamezit přístupu osob do nebezpečné oblasti. | |
Upozornění na věcné škody | Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem | ||
Upozornění na věcné škody | Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles | ||
| Demontáž, montáž | ||
1 | Demontovat ukostřovací kabel akumulátoru palubní sítě. | ||
2 | Nadzvednout vozidlo. | ||
Upozornění na věcné škody | Upozornění pro nadzvednutí a podepření | ||
3 | Demontovat spodní obložení motorového prostoru. | Pokud je namontováno. | |
4 | Demontovat hadici plnicího vzduchu za chladičem plnicího vzduchu z hrdla (1). | ||
Montážní nástroj | |||
5 | Vyšroubovat šrouby (2). | Šroub držáku nastavovače škrticí klapky u hlavy válců | |
Šroub hrdla u nastavovače škrticí klapky | |||
6 | Demontovat elektrický kabelový svazek (3) z držáku (4). | Montáž: Zkontrolovat upevňovací sponu. | |
Při příslušném zjištění stavu | |||
| |||
Vyměnit upevňovací sponu. | |||
7 | Odpojit elektrický konektorový spoj (5). | ||
8 | Spustit vozidlo. | ||
9 | Demontovat ventilátor s krytem ventilátoru. | ||
10 | Demontovat vedení recirkulace výfukových plynů (6) ze skříně ventilu recirkulace výfukových plynů. | Za tím účelem vyšroubovat šrouby (7). | |
Montáž: Vyměnit těsnění za nové. | |||
Šroub vedení recirkulace výfukových plynů u skříně ventilu recirkulace výfukových plynů | |||
11 | Vyšroubovat šrouby (8). | Šroub směšovací komory u rozdělovače plnicího vzduchu | |
12 | Demontovat směšovací komoru (10). | Za tím účelem vyšroubovat šroub (9). | |
Montáž: Vyměnit těsnění a těsnicí kroužek (15) u rozdělovače plnicího vzduchu. | |||
Šroub směšovací komory u vzpěry | |||
13 | Odpojit elektrický konektorový spoj (11). | ||
14 | Demontovat směšovací komoru (10). | Za tím účelem odpojit elektrický konektorový spoj (12). | |
15 | Přemontovat hrdlo (1) a nastavovač škrticí klapky (13). | Při výměně směšovací komory (10). | |
16 | Přemontovat snímač plnicího tlaku (14). | Při výměně směšovací komory (10). | |
17 | Přemontovat vedení recirkulace výfukových plynů (6). | Při výměně směšovací komory (10). | |
| Očistit | ||
18 | Očistit těsnicí plochy u rozdělovače plnicího vzduchu a u hrdla (1). | Montážní čistič | |
19 | Očistit těsnicí plochy u směšovací komory (10). | Při neprovádění výměny směšovací komory (10). | |
Montážní čistič | |||
20 | Montáž se provádí v obráceném pořadí. | ||
| Zkontrolovat | ||
Varování | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly. | |
21 | Zkontrolovat těsnost při běžícím motoru. | Pouze vizuální kontrola. |
000 589 93 63 00
Montážní nástroj
Odkazované dokumenty
- ah0000p500001a Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles
- ah0060n010001ts Upozornění pro nadzvednutí a podepření
- ah5400p000101a Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem
- ar0060d100004ts Určení zvedacích bodů dílenského zvedáku u vozidla pro dílenský zvedák s konzolami
- ar0941d0004tsv Demontovat, namontovat snímač plnicího tlaku za škrtící klapkou
- ar0941d131101we Otevřít a uzavřít spojku
- ar0941d1330tsv Demontáž, montáž nastavovače škrticí klapky
- ar1420d1063tsv Demontáž, montáž potrubí recirkulace výfukových plynů za ventilem recirkulace výfukových plynů
- ar2040d6800tsv Demontáž, montáž krytu větráku
- ar5410d0029ts Odpojení, připojení ukostřovacího kabelu akumulátoru palubní sítě
- ar5410d0029ts
- ar5410d0029ts
- ar6120d1105ts Demontáž, montáž spodního obložení motorového prostoru
- as0000z000501a Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru
- as0000z001001a Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku
- as4900z000101a Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otr
