D09.20-1020-09

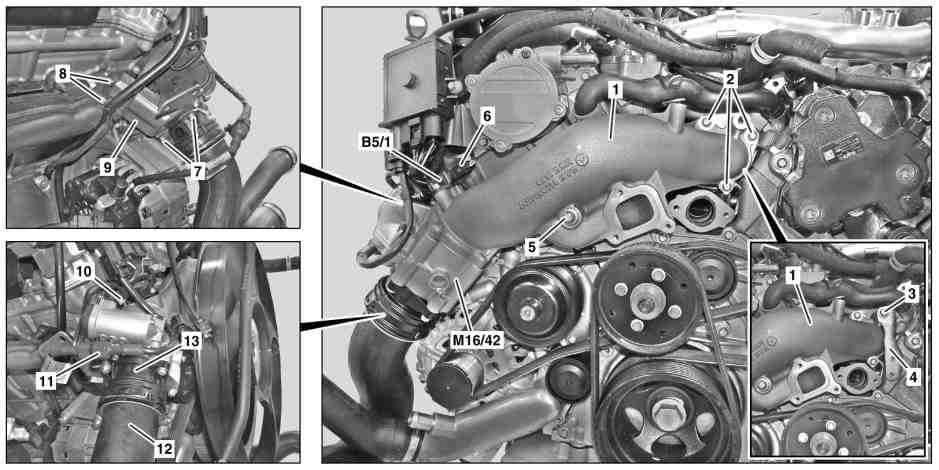

1 Směšovací komora
2 Šrouby
3 Šroub
4 Držák
5 Šroub
6 Elektrický konektorový spoj
13 Hrdlo
B5/1 Snímač plnicího tlaku
M16/42 Nastavovač škrticí klapky
7 Šrouby
8 Šrouby
9 Držák
10 Elektrický konektorový spoj
11 Elektrický kabelový svazek
12 Hadice plnicího vzduchu
Odkazy na změny
| Demontáž, montáž | ||
1 | Odpojit ukostřovací kabel akumulátoru | ||
2 | Demontovat pouzdro ventilu recirkulace výfukových plynů | ||
3 | Vyšroubovat šroub (3) a sejmout držák (4) | ||
4 | Vyšroubovat šrouby (2) | ||
5 | Uvolnit elektrický kabelový svazek (11) a odpojit elektrický konektorový spoj (10) u nastavovače škrticí klapky (M16/42) | ||
6 | Odpojit elektrický konektorový spoj (6) u snímače plnicího tlaku (B5/1) | ||
7 | Vyšroubovat šrouby (7, 8) a sejmout držák (9) | | |
| |||
8 | Otevřít spojku a demontovat hadici plnicího vzduchu (12) od hrdla (13) | Spojka Henn | |
9 | Vyšroubovat šroub (5), stáhnout směšovací komoru (1) směrem dopředu a vyjmout | Montáž: Namontovat směšovací komoru (1) bez pnutí. | |
10 | Demontovat nastavovač škrticí klapky (M16/42) u směšovací komory (1) | Pouze při výměně směšovací komory (1). | |
| |||
11 | Demontovat snímač plnicího tlaku (B5/1) u směšovací komory (1) | Pouze při výměně směšovací komory (1). | |
| |||
12 | Montáž se provádí v obráceném pořadí | ||
Nebezpečí! | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vozidlo proti samovolnému rozjetí. | |
13 | Provést zkušební běh motoru a zkontrolovat těsnost přípojek v oblasti směšovací komory (1) |
Potrubí plnicího vzduchu/chlazení plnicího vzduchu
Číslo | Název | Motor | ||
BA09.41-N-1007-01O | Šroub kanálu plnicího vzduchu motoru za chladičem plnicího vzduchu u nastavovače škrticí klapky | Nm | 9 | |
BA09.41-N-1008-01O | Šroub držáku nastavovače škrticí klapky u hlavy válců | Nm | 9 | |
BA09.41-N-1009-01O | Šroub nastavovače škrticí klapky u směšovací komory | Nm | 5 | |
BA09.41-N-1011-01O | Šroub snímače tlaku plnicího vzduchu u směšovací komory | Nm | 6 | |
Odkazované dokumenty
- ar0941p131101al Otevřít a uzavřít spojku
- ar1420d7666sf Demontáž, montáž pouzdra pro ventil recirkulace výfukových plynů
- ar5410d0003sd Odpojení, připojení ukostřovacího kabelu akumulátoru
- as0000z000501a Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru
