Demontáž, montáž jednotky chladiče

AR08.50-D-0120TE

Demontáž, montáž jednotky chladiče

28.11.2019

Motor

780.703 v typu 910

Odkazy na změny

28.11.2019

Přepracování pracovního postupu a obrazových znázornění

Celý dokument

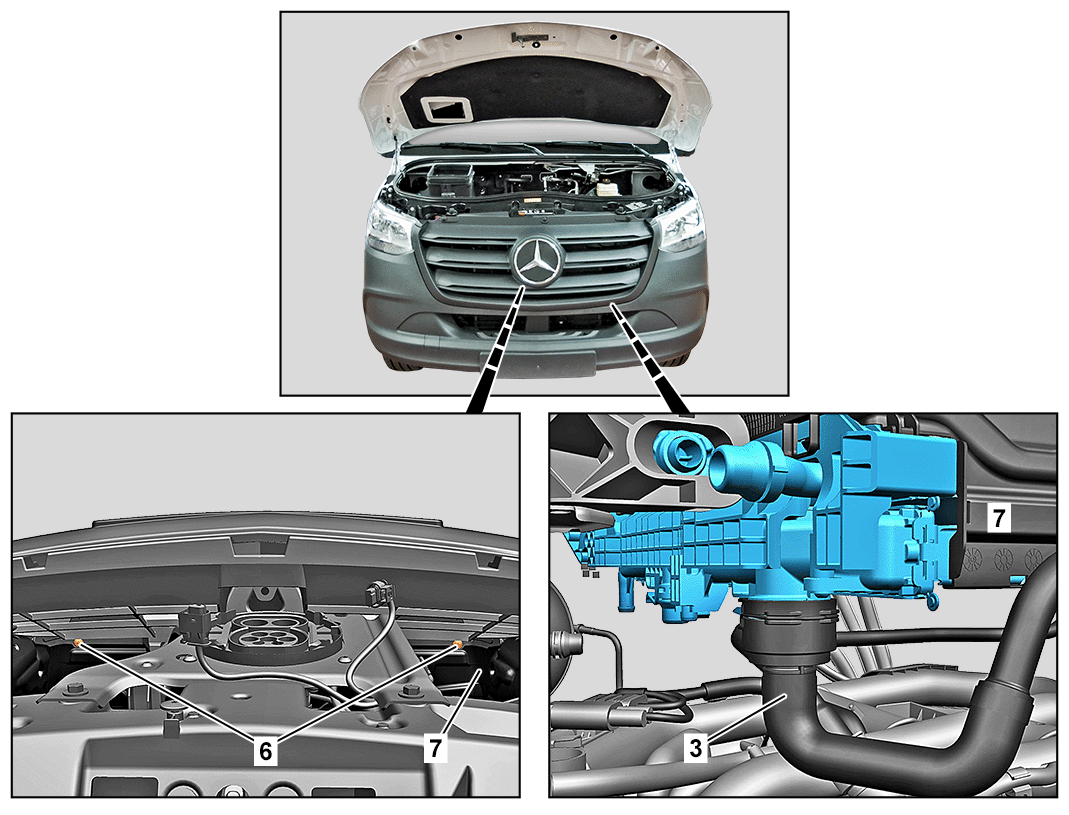

1

Jednotka chladiče

4

Elastomerové ložisko

5

Elastomerové ložisko

2

Segment vedení vzduchu

3

Hadicové vedení chladicí kapaliny

6

Rozpěrné nýty

7

Segment vedení vzduchu

 Nebezpečí

Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC)

Nesahat na poškozené, resp. vadné součásti a vedení pod napětím ani na neizolovaná elektrická spojení a vedení.

AS00.00-Z-0035-01A

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Upozornění na věcné škody

Všeobecné pokyny pro práci s vozidly s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem plynového pohonu

AH00.00-Z-0300-01A

 

Demontáž, montáž

1

Demontovat jednotku ventilátorů.

AR08.50-D-0100TE

2

Demontovat kryt chladiče.

AR88.40-D-4001TS

3

Demontovat rozpěrné nýty (6).

4

Demontovat hadicové vedení chladicí kapaliny (3).

AR08.50-P-0018-01EQ

 Zachytit vytékající chladicí kapalinu. Uzavřít otvory.

 Běžné přístroje/nástroje
Sběrná nádoba

 Sada ochranných krytů

*001589019100

5

Spustit vozidlo.

6

Demontovat segmenty vedení vzduchu (2).

 Montáž: Zkontrolovat segmenty vedení vzduchu (2) ohledně poškození.

Při výskytu poškození



Vyměnit poškozený segment vedení vzduchu (2).

7

Demontovat segment vedení vzduchu (7).

 Montáž: Zkontrolovat segment vedení vzduchu (7) ohledně poškození.

Při výskytu poškození



Vyměnit segment vedení vzduchu (7).

8

Demontovat jednotku chladiče (1).

 Jednotka chladiče (1) se skládá z chladiče chladicí kapaliny vedlejšího okruhu, z chladiče chladicí kapaliny hlavního okruhu a z nosného rámu.
Za tím účelem opatrně demontovat jednotku chladiče (1) směrem nahoru.



Zkontrolovat

9

Zkontrolovat elastomerová ložiska (4, 5) ohledně poškození a opotřebení.

Při poškození, resp. opotřebení



Vyměnit dotčená elastomerová ložiska (4, 5).

10

Montáž se provádí v obráceném pořadí.
